 Acquisition vidéo |
|
|
 Fonction
:
Cette
carte
permet
de
pouvoir
visualiser
les
trois
caméras
dans
un
ordre
et
pour
un
temps
défini.
 Caractéristiques
:
-Electriques
:
Tension
dalimentation
: 0-5V
fournie
par
la carte
incrustation.
Tension
de sortie
: signal
vidéo
composite
compris
entre
0.3V
et 0.7V.
Blindage
du circuit
pour
éliminer
les
parasites.
-Mécaniques
:
Dimensions
: largeur
: 50mm
; longueur
: 50mm
Poids
: -
50g
-Physiques
:
Pression
: Pmax
: 0
HpA
Pmin
: 1000
HpA
(P ambiante)
Température
: -10°
à
60°C
Taux
d'humidité
de 90%.
-Choix
techniques
:
Nombre
de caméras
embarquées
: 2
noir
et blanc,
1 couleur.
|
|
Figure
1.
La
caméra
couleur.
|
Figure
2.
La
caméra
noir
et
blanc.
|
 Principe
de fonctionnement
:
Nous
disposons
de trois
caméras,
2 noir
et blanc
ainsi
quune
couleur,
pour
filmer
le sol,
lhorizon
et le
ballon,
la caméra
couleur
étant
réservé
pour
lhorizon.
Les
caméras
sont
chacune
reliées
à
une
entrée
du multiplexeur
sauf
la couleur
qui
est
branchée
sur
deux
entrées.
Le multiplexeur,
un MAX
4314,
permet
de brancher
les
caméras
sur
un seul
boîtier
et de
ne sortir
que
le signal
dune
seule
caméra.
Pour
sélection
la caméra
qui
sera
en sortie,
le 4314
dispose
de deux
broche
pour
sélectionner
lentrée
qui
sera
retransmise
en sortie.
Pour
que
les
caméras
soient
diffusées
à
les
unes
après
les
autres,
nous
avons
relié
ces
deux
broches
à
un compteur
2 bits
réalisé
à
laide
dun
4060.
Nous
avons
réglé
le 4060
pour
que
limage
change
toute
les
quatre
secondes
environ.
Le
signal
de sortie
du 4314
est
envoyé
sur
la carte
incrustation
pour
que
le texte
prévu
y soit
incrusté.
 Etude
structurelle
:
|

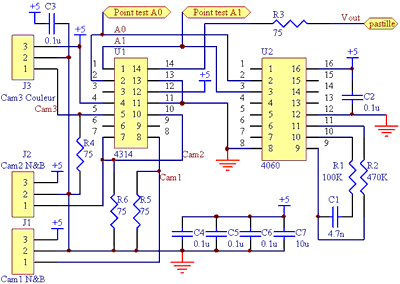

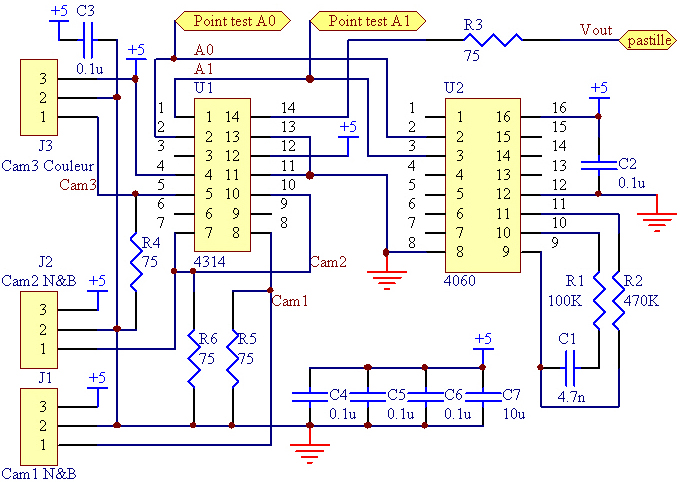

Schéma
structurel
de
la
carte
de
multiplexage
|
 Photos
:
|
|
Figure
3.
:
La
carte
multiplexage
|
Figure
4.
Une
caméra
avant
montage
|
|
 |
|
|
 Incrustation vidéo |
|
|
Fonction
:
Cette
carte
permet:
-D'incruster
un
texte
sur
une
vidéo.
On
utilise
un
PIC
16F84-10
dans
lequel
un
texte
écrit
est
enregistré
en
mémoire
et
incrustera
à
l'image
toutes
les
informations
concernant
le
ballon
:
-
Indicatif
radioamateur
- Le
nom
du
projet.
(Icare)
- Site
de
lancement,
département
(33)
-Fournir
l'alimentation
de
la
carte
Acquisition
VIDEO.
Caractéristiques
:
-Electriques
:
Tension
d'alimentation
:
Tension
continue
(de
6
à
9v.
Tension
d'entrée
et
de
sortie
:
Signaux
analogiques
vidéo.
Sortie
d'alimentation
(0
/
5v.
Blindage
du
circuit
pour
éliminer
les
parasites.
Consommation
:
PIC
:
<
à
10mW
typ
et
Régulateur
:
40mW
typ
et
7400
:
0.12mW
typ,
80mW
Max
-Mécaniques
:
Dimensions
: largeur
: 40mm
; longueur
: 60mm
Poids
: -
50g
-Physiques
:
Pression
: Pmax
: 0
HpA
Pmin
: 1000
HpA
(P ambiante)
Température
: -10°
à
60°C
Taux
d'humidité
de 90%.
 Principe
de
fonctionnement
:
On
incruste
directement
les
caractères
à
l'image.
Le signal
d'incrustation
est
synchronise
puis
superpose
au signal
vidéo
provenant
de l
acquisition
vidéo,
cela
provoque
une
saturation
en tension
de chaque
pixel
formant
le caractère.
Lorsque
l'on
visionne
la vidéo
celui-ci
apparaît
en blanc
à
l image.
Il est
possible
de faire
apparaître
deux
messages
fixes
de 11
caractères
max
ou un
message
défilant
de 55
caractères
max.
Le choix
du type
de message
(fixe
ou défilant)
est
défini
en mettant
ou non,
trois
broches
du pic
à
l'état
bas.
Dans
notre
cas
nous
avons
édite
deux
textes
fixes
qui
apparaissent
uniquement
sur
les
camera
noir
et blanc
(Le
nom
du projet
et le
département
sur
la première
camera
noir&blanc
et l'indicatif
radioamateur
sur
la deuxième
camera
noir&blanc.
Le signal
de sélection
des
cameras
de la
carte
acquisition
vidéo
{lien
vers
carte
acquisition
vidéo}
est
connecter
aux
trois
broches
de sélection
du types
de texte
du pic,
cela
permet
de sélectionner
les
textes
a incruster
en même
temps
que
les
caméras
noir&blanc.
 Etude
structurelle
:
|

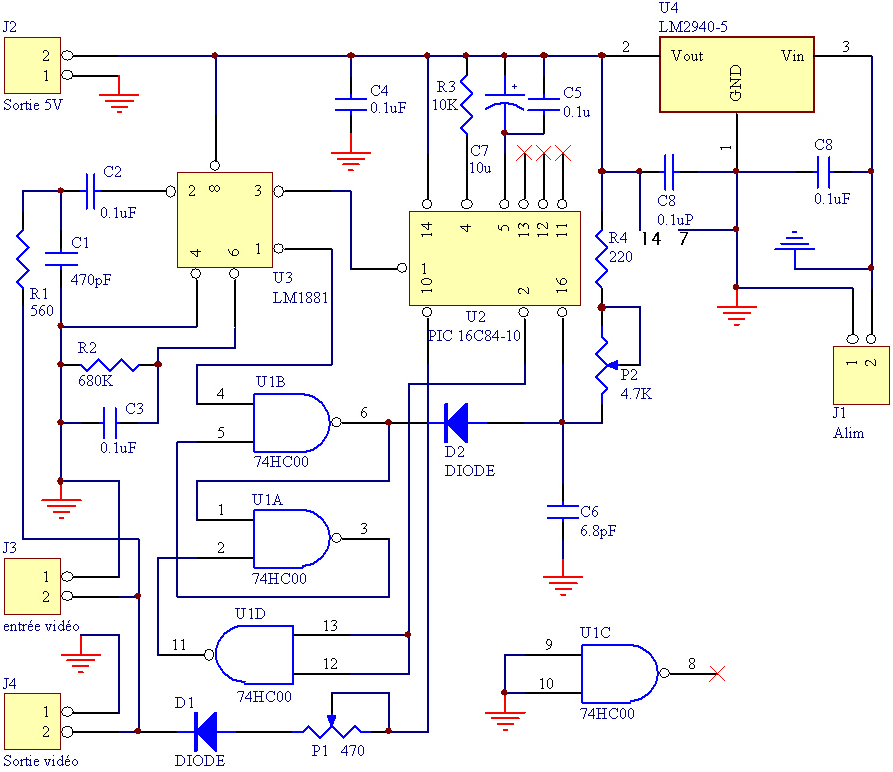

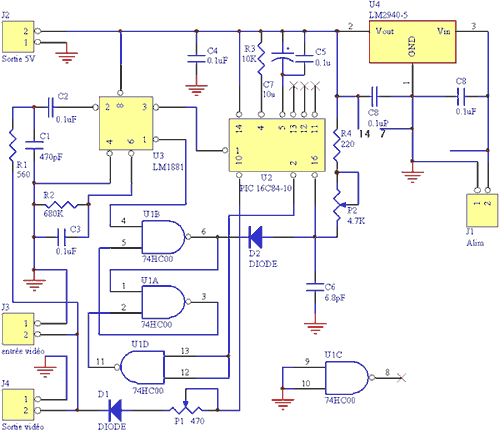

Schéma
structurel
de
la
carte
d'incrustation
vidéo
|
:
|

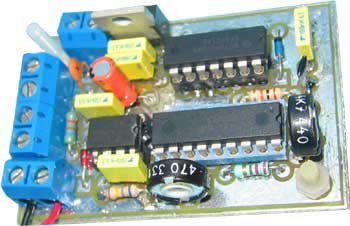

Figure
5.
La
carte
"inscrustation
vidéo"
|
|
 |
|
|
 EMETTEUR VIDEO 1269,625 MHz |
|
|
 Caractéristiques
:
-Gammes
de
fréquence
d'utilisation
:
de
1010
MHz
à
1315
MHz
(fréquence
nominale
de
1269.625
MHz)
-Puissance
de
sortie
du
montage
:
environ
10
mW
-Alimentation
de
9V,
régulée
en
tension
5V
-Fonctionnement
de
-5°C
à
+50°C
-Faible
consommation
-PLL
stabilisée
par
la
fréquence
d'un
quartz
d'environ
5
MHz
(4,9562
MHz)
-Faible
poids
et
dimensions
-Altitude
de
30
km
(pression
atmosphérique
nulle)
-Modulation
de
fréquence
-Vin=1Vpp
-Zin=75ohms
-Zout=50ohms
-Physiques
:
Pression
:
Pmax
:
0
HpA
Pmin
:
1000
HpA
(P
ambiante)
Température
:
-10°
à
60°C
Taux
d'humidité
de
90%.
 Déscription
:
Notre
emetteur
vidéo
emet
en
modulation
de
fréquence
sur
1269.625
MHz.
La
carte
est
fabriquée
avec
des
composants
montés
en
surface,
d'où
sa
petite
taille.
Nous
avons
en
sortie
un
signal
d'une
puissance
avoisinant
les
10
mW
qui
sera
ensuite
amplifié
par
une
autre
carte.
 Etude
structurelle
:
|

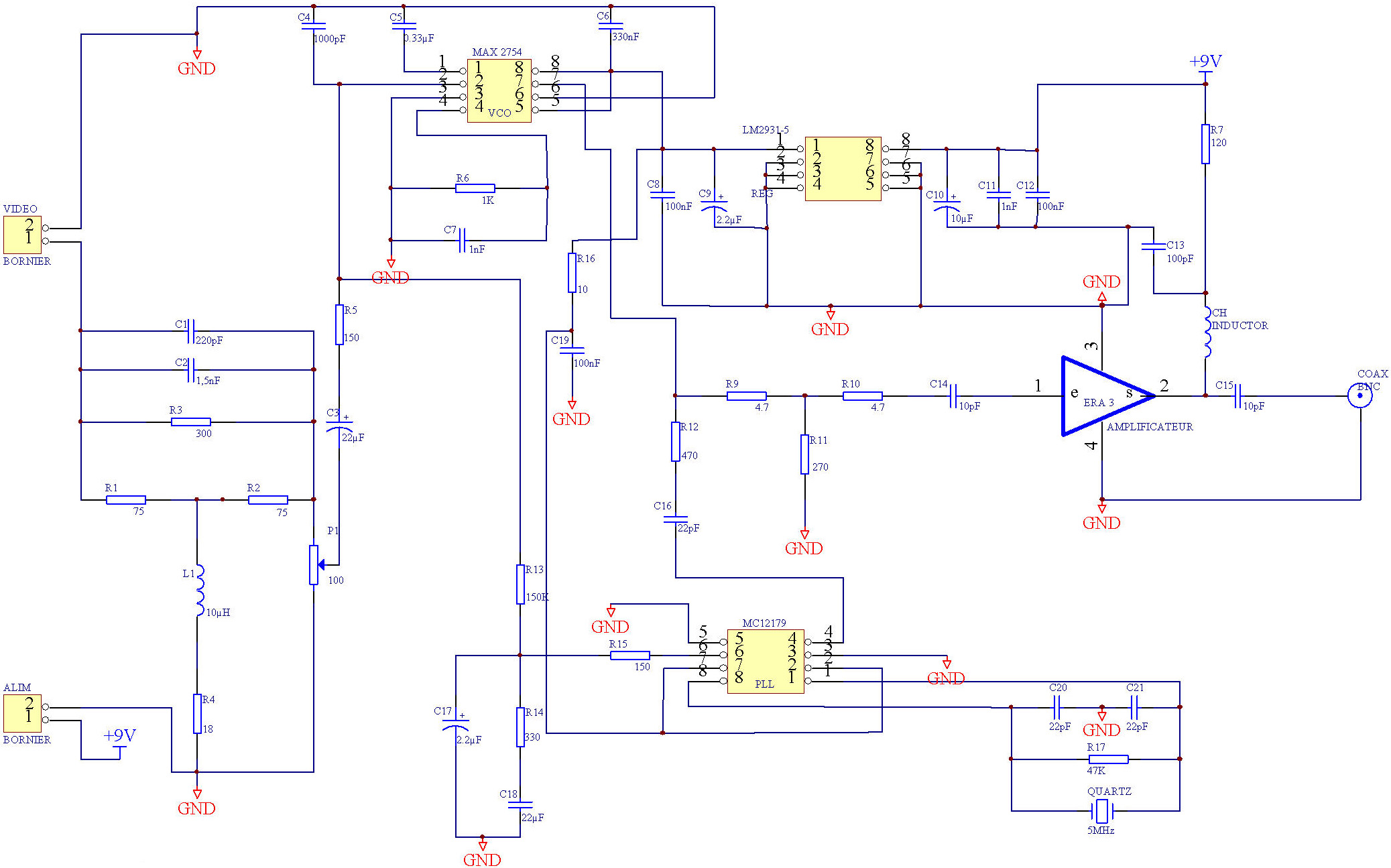

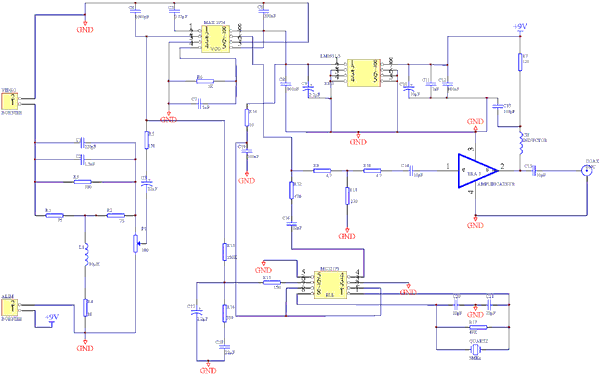

Schéma
structurel
de
l'émetteur
vidéo
|
Photos
:
 |
 |

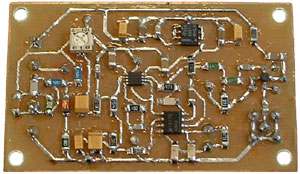

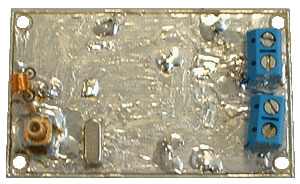

Figure
6.
L'émetteur
vidéo
(vue
de
dessus)
|
Figure
7.
L'émetteur
vidéo
(vue
de
dessous)
|
|
 |
|
|
 L'amplification vidéo et réalisation de
l'antenne |
|
|
Fonction
:
Le
but
de
cette
partie
est
d'
amplifier
le
signal
issu
de
l'émission
vidéo
afin
d'obtenir
un
signal
à
la
sortie
de
l'amplificateur
de
1
à
3
W.En
effet,
cette
puissance
est
nécessaire
pour
pouvoir
émettre
le
signal
vidéo
à
plus
de
300km
grâce
à
l'antenne.
 Caractéristiques
:
-Electriques
:
Fréquence
du
signal:
Fo
=
1.269625
GHz
Impédance
d'entrée:
Zin
=
50
Ohms
Puissance
d'entrée
:
Pin
=
10
mW
Impédance
sortie:
Zout
=
50
Ohms
Puissance
de
sortie:
Pout
=
1
W
Tension
d'alimentation
comprise
entre
6V
et
9V.
Taux
d'ondes
stationnaires
:
inférieur
à
2.
Le
signal
peut
être
reçu
à
plus
de
300km.
-Physiques
:
Pression
:
Pmax
:
0
HpA
Pmin
:
1000
HpA
(P
ambiante)
Température
:
-10°
à
60°C
Taux
d'humidité
de
90%.
-Mécaniques
:
Dimensions
carte
:
48,234
x
19,706
(mm)
Poids
carte
:
~150g.
Dimension
antenne
:environ
11.5
cm
de
diamètre.
Poids
antenne
:
le
plus
léger
possible.
La
rotation
de
la
nacelle
n'influe
pas
sur
la
qualité
de
réception
(antenne
omnidirectionnelle).
 Principe
de
fonctionnement
:
On
veut
amplifier
le
signal
UHF
issu
de
l'émetteur
vidéo
afin
de
pouvoir
l'émettre
correctement
grâce
à
une
antenne
trèfle.
-
Amplificateur
vidéo
:
Pour
réaliser
l'amplification
demandée,
on
utilise
l'amplificateur
Mitsubishi
M67715
pour
des
fréquences
allant
de
1240MHz
à
1300MHz
car
on
travaille
à
1269,6MHz.
-
Réalisation
antenne
et
radiateur
:
On
utilise
une
antenne
trèfle
car
elle
est
omnidirectionnelle.
On
l'associe
à
un
réflecteur
pour
avoir
un
meilleur
gain.
Pour
chaque
pétale
de
l'antenne,
on
utilise
du
cuivre
argenté
de
1,5
mm
de
diamètre.
Ils
font
chacun
22,5
cm
de
longueur
Pour
le
support,
on
a
choisit
d'utiliser
2
vis
nylon
soutenant
l'antenne
à
plus
de
10
cm
de
la
nacelle
(plus
de
la
longueur
du
¼
d'onde
:
6cm).
De
plus,
on
utilise
un
morceau
de
carte
en
époxy
pour
relier
le
support
de
l'antenne
aux
tiges
nylon.
Pour
régler
l'antenne,
on
a
utilisé
un
analyseur
de
réseau.
Pour
le
radiateur,
on
a
utilisé
une
plaque
en
aluminium
de
1mm
d'épaisseur
et
de
dimensions
égales
à
13,9
x
9,2
(mm)
afin
de
dissiper
12,5
°C/W.
Au
final,
on
a
testé
l'amplificateur
et
l'antenne
avec
le
reste
de
la
chaîne
vidéo
afin
de
valider
leur
bon
fonctionnement.
 |
 |
|
|

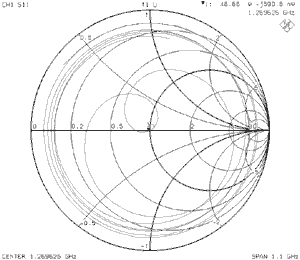

Figure
8.
Abaque
de
smith
de
l'antenne
|

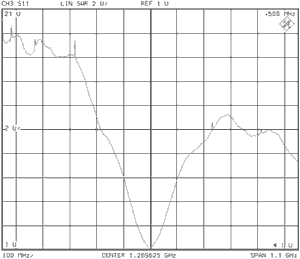

Figure
9.
ROS
de
l'antenne
|
 Photos
:
|
|
Figure
10.
L'antenne
omnidirectionnelle
|

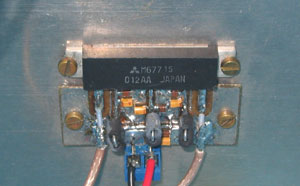

Figure
10.
L'amplificateur
de
puissance
|
|
 |
|
|
|
 |
|
|
|
