Etape 2 – Définition et validation du protocole de conception du véhicule

Objectifs de cette étape :

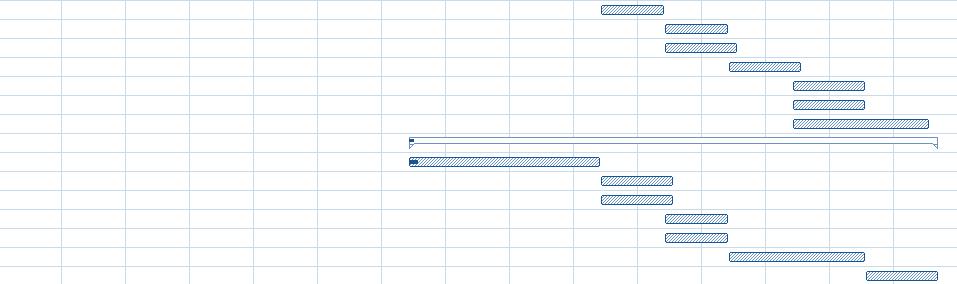

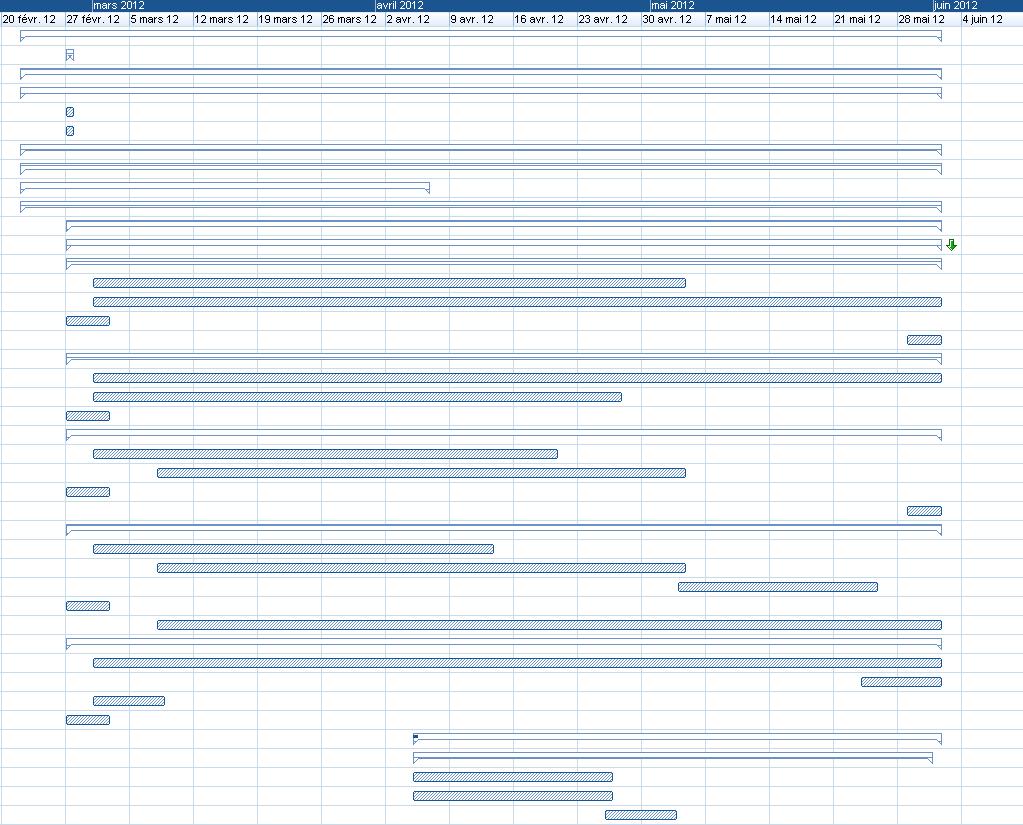

–          Présentation du planning de réalisation du véhicule,

–          Présentation du prototype et des différents plans d’ensemble, mécanique, électrique,

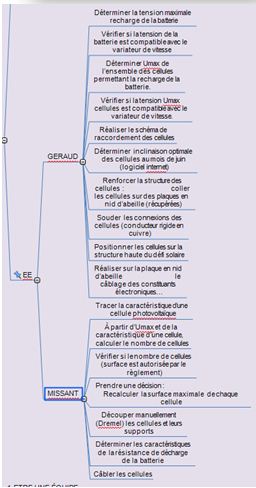

–          Présentation des équipes de travail et des rôles de chacun .



1. Objectifs atteints

Donc nous avons choisis, de réaliser le premier vaisseau de « Star Wars » écologique.



Nous nous somme procurés le plan du vaisseau du capitaine « Han Solo ».

1eme étape :



Notre chef d’équipe RUIZ, qui est chargé de la conception de la voiture a tracé les contours du plan et a mis de la matière.

2eme étape :

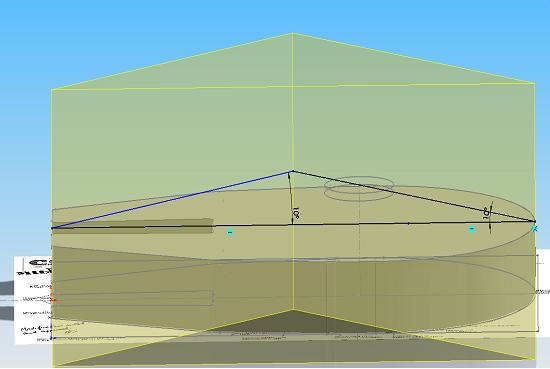

Nous avons réalisé un triangle isocèle de 10° sur la face du dessus afin de maximiser la réception des rayons du soleil, Car en juin le soleil est incliné de 10°.

Ensuite nous avons réalisé la conception des cellules, afin de s’assurer de pouvoir les disposer sur la de dessus de la voiture. Au total 22 cellules de 151*67*10

Puis nous creusé (fonction extruder) la matière de la coque, afin de loger le moteur, le recepteur, l’emplacement de la baterie et le variateur.

3eme étape :

Nous avons inséré les cellules dans la coque afin de les protéger en cas de retournement de la voiture.

Création du châssis.  Le châssis est inséré dans la coque afin de garantir la protection des autres véhicules en de choc. En effet notre coque sera en mousse et servira de pare choc.

2. Illustrations

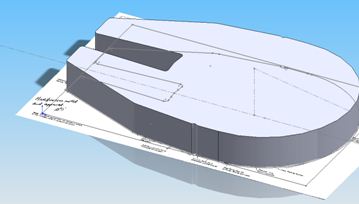

 Debut de la conception

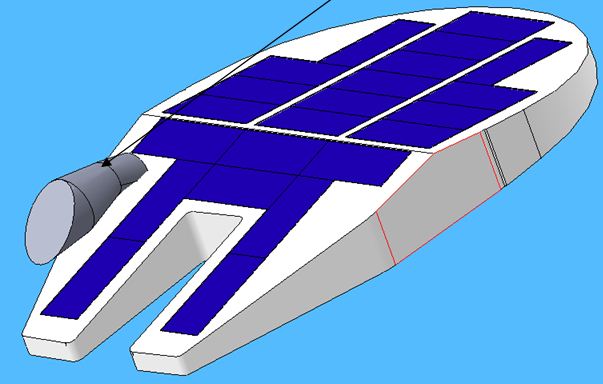

 Coque fini avec les 22 cellules

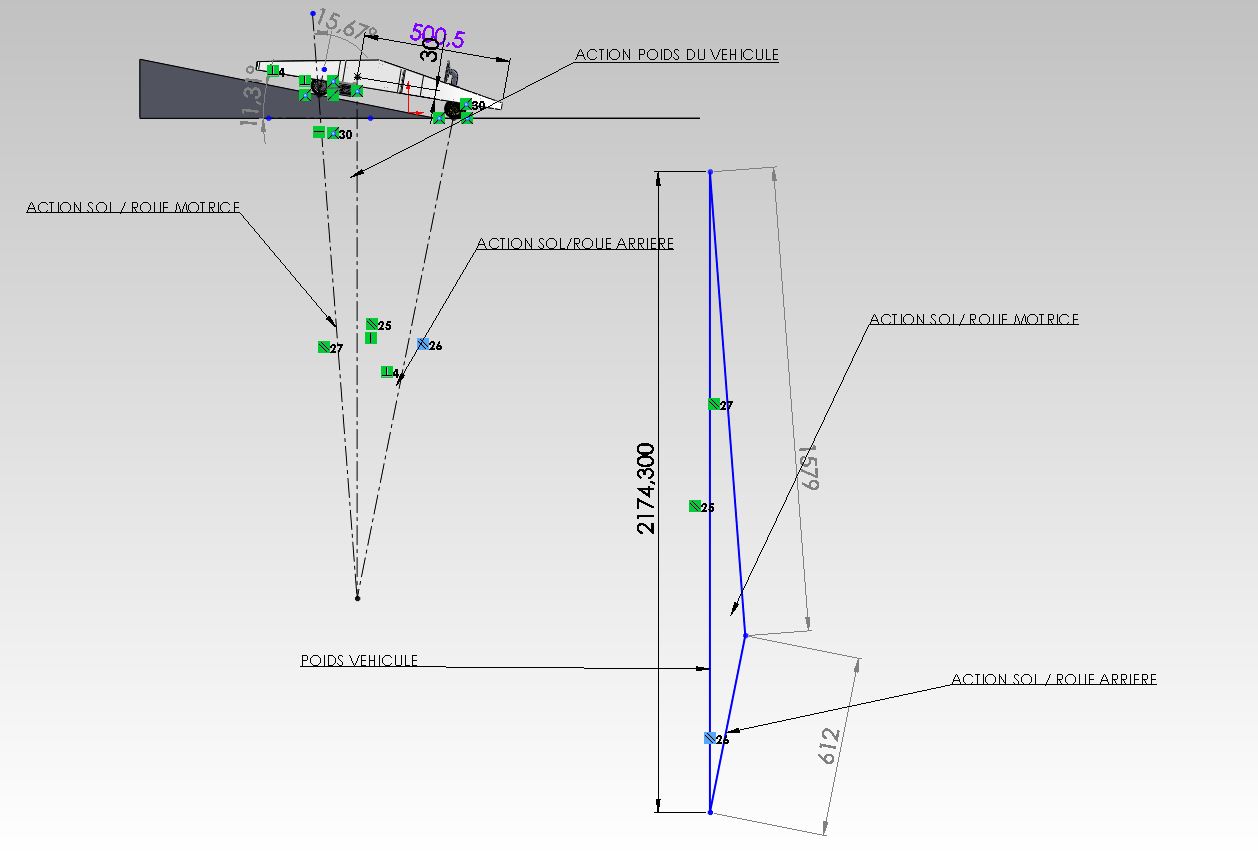

statique des efforts de la voiture sur la pente a 20%

 3. Déroulement (Expériences, sortie, rencontres, recherches, etc.)

recherche sur internet : des plans du millenium falcon



 4. Appréciation du groupe

Nous avons apprécier cette aventure, celle ci a été pleine de rebondissement. heureusement que nous n’avons pas perdu de vue notre objectif final qui est de réaliser le premier véhicule écologique de star wars.
