Les phases de vol :

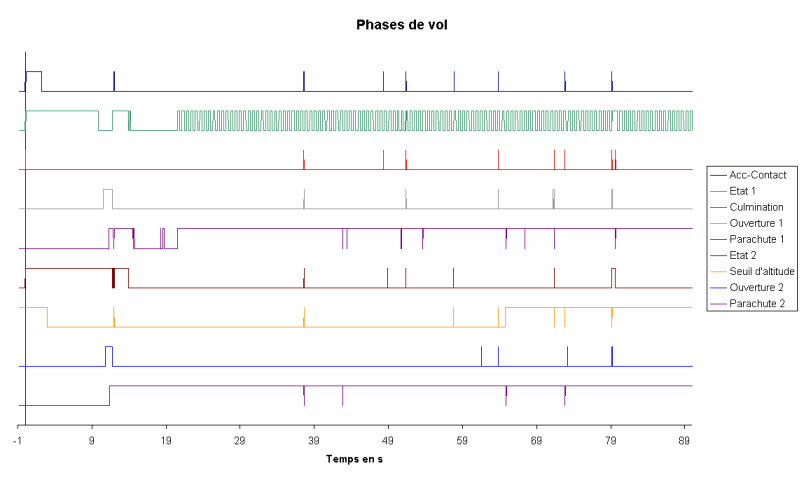

Le vol intégral:
Le télémesure du vol intégral montre un point positif
:
-
La détection du seuil d'altitude à parfaitement fonctionné.
Elle est active au début, puis s'éteint peu après
le décollage pour se réactiver en fin de vol quand la fusée
est suffisamment redescendue.
Mais il y a aussi des points étranges :
-
La détection de culmination n'a pas vraiment fonctionné comme
elle aurait dû. En effet, elle s'est déclenchée vers
10,5 secondes en pleine phase de montée de la fusée (voir
après). La télémesure ne laisse rien apparaître
car la détection se manifestait par de trop courtes impulsions pour
être visible sur la télémesure.
-
Mais il y a plus bizarre : A 14 secondes, après l'ouverture des
parachutes la minuterie semble s'être remise à zéro
pour déconner complètement vers 20 secondes (On pourra admirer
les très beaux créneaux d'Etat 1).
-
De plus le détecteur d'ouverture du parapluie (parachute 1) tombe
à 0 vers 15 secondes pour ne repasser à 1 que vers 20 secondes.
Une hypothèses nous vient à l'esprit sachant qu'aucun élément
anormal nous est apparu en démontant la fusée après
le vol :
-
Un faux contact au niveau de l'alimentation (mauvaise soudure des piles
?) coupe l'alimentation provisoirement. Le reset pas très propre
en résultant faisant planter le microcontrôlleur.
-
Il est aussi possible que le détecteur d'ouverture du premier parachute
soit entré en court-circuit avec la structure de la fusée,
causant un reset du microcontrôlleur et expliquant le repassage momentané
à 0.
Revenir en haut de la page

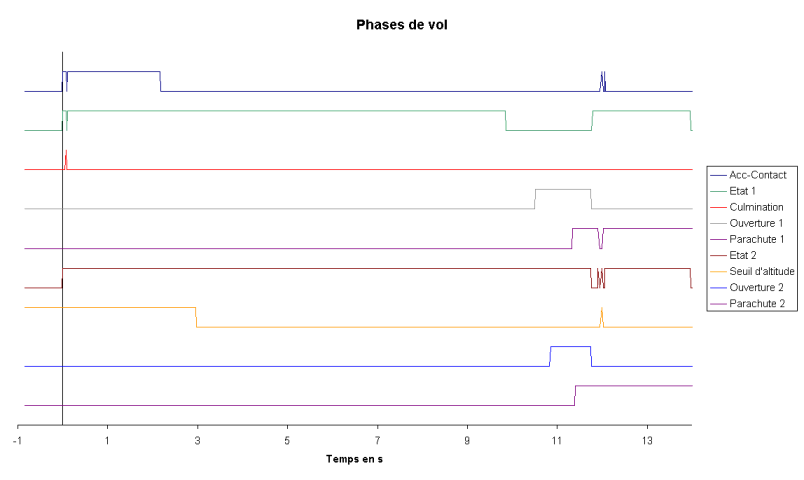

Les 14 premières secondes :
Les 14 premières secondes de vol sont les plus intéressantes
puisqu'elles réunissent la phase propulsée, la phase balistique
et l'ouverture parachute.
-
Les 2,5 premières secondes montre la phase propulsée
pendant laquelle l'accéléro-contact est enfoncé.
-
Simultanement au décollage Etat 1 et Etat 2 passe à 1.
-
Ensuite à 10 secondes, Etat 1 passe à 0 indiquant le début
de la fenêtre d'ouverture.
-
La commande d'ouverture (Ouv 1) est donnée vers 10,5 secondes probablement
après une détection de culmination. Le problème est
que l'algorithme de détection envoyait des pics malheureusement
très courts, donc trop courts pour apparaître sur la télémesure.
Cette ouverture est très (trop) précoce, puisque Trajec estimé
la culmination vers 13-14 secondes.
-
0,5 secondes après, le capteur d'ouverture du parapluie (parachute
1) n'ayant pas réagit. La minuterie donne l'ordre d'ouvrir le second
parachute (Ouv 2). Ce temps de 0,5 secondes est inférieure au temps
de 1 secondes programmée dans la minuterie et ne peut s'expliquer
autrement que par un problème au niveau de la minuterie.
-
Sur les phases de vol il apparait que l'ouverture des parachutes principaux
(parachute 2) et du parapluie (parachute 1) intervient vers 11,4 secondes.
Or nous pensons que le parapluie s'est ouvert en premier comme en temoignent
certaines marques sur la fusée. Il se peut donc que le détecteur
d'ouverture du 2ème parachute fut finalement cassé au moment
de l'ouverture des parachutes principaux.
