Vue du haut de la fusée
Les pièces du haut
Le haut de la fusée se situe au dessus du 2ème système de récupération. Il comprend donc le capteur de d'altitude (tube de pitot et l'électronique associée) et l'émetteur.

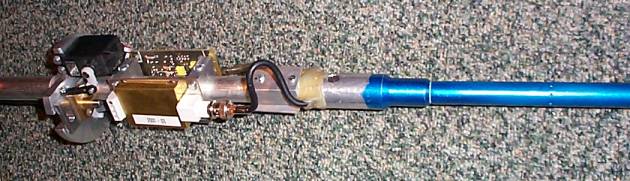

Vue du haut de la fusée

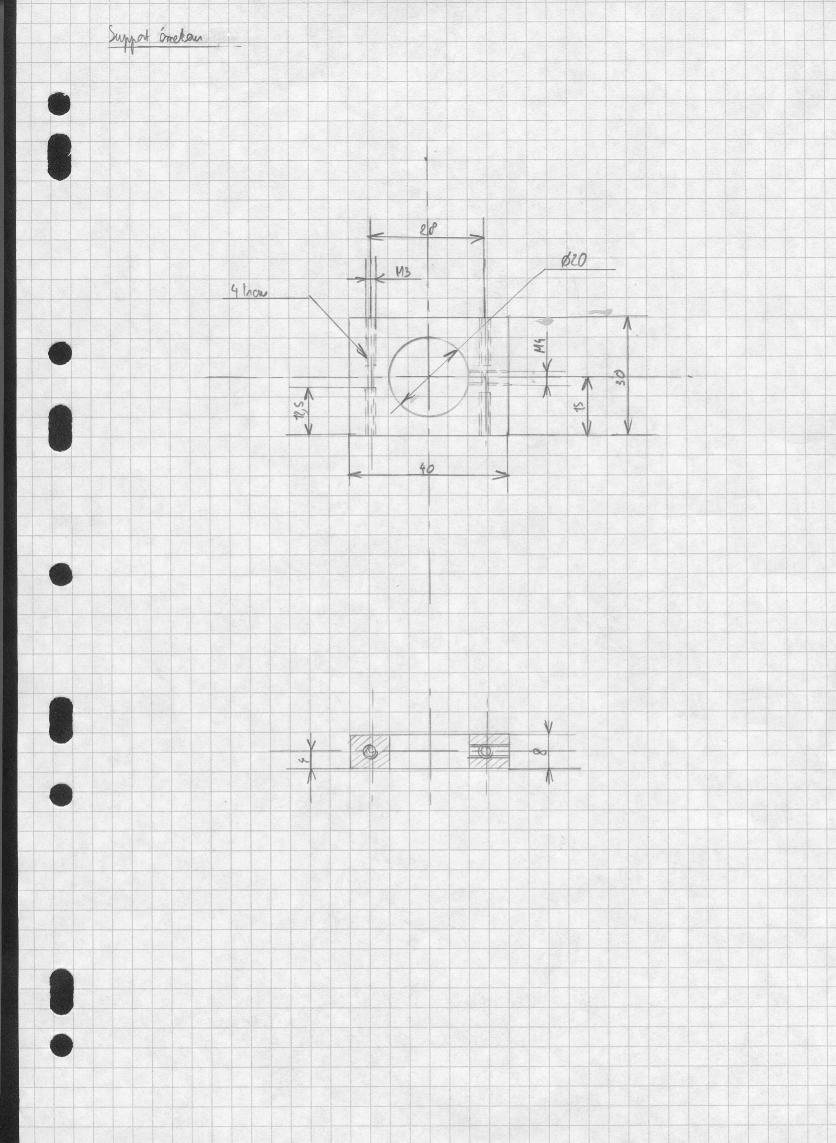

Les supports de l'émetteur (2 pièces identiques):
 Cliquez dessus pour l'avoir en plus grand ! |
Elles servent, d'un côté à fixer l'émetteur, et de l'autre, l'électronique du capteur d'altitude. |

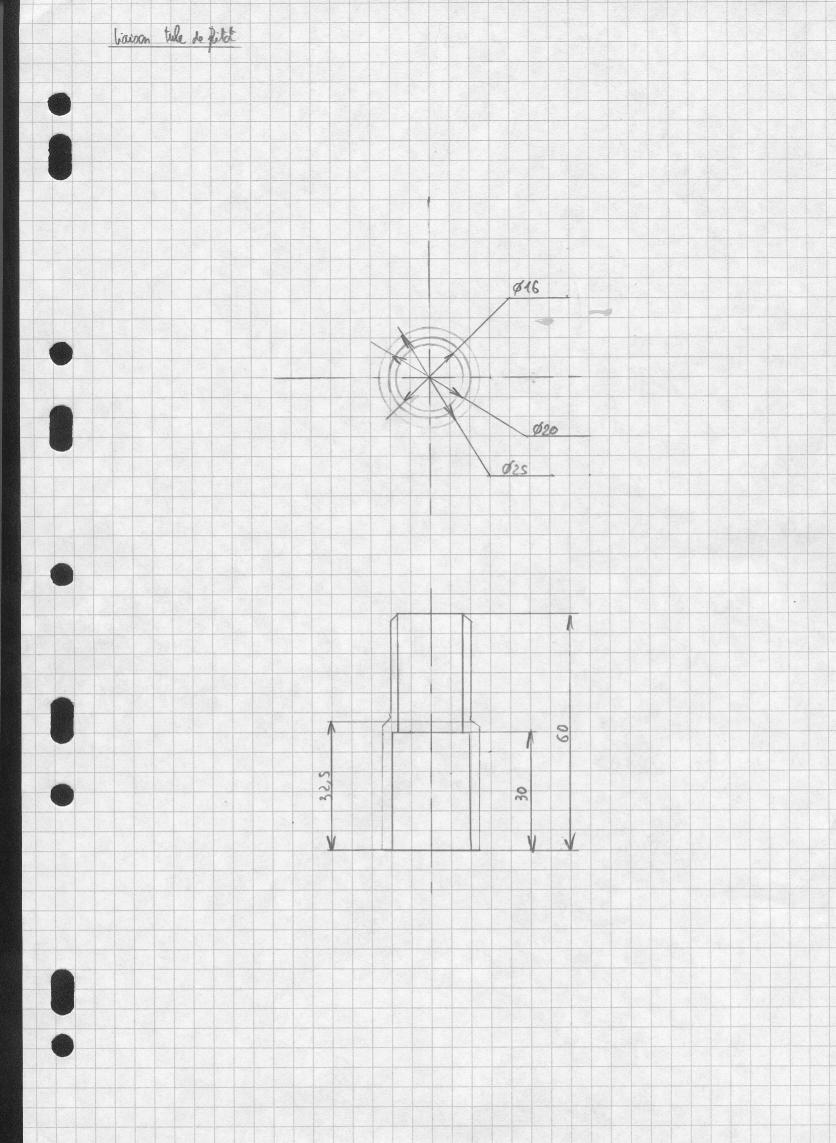

La pièce de liaison:
 Cliquez dessus pour l'avoir en plus grand ! |
Cette pièce supporte le tube de pitot (consistué d'un tube diamètre 16mm et de son embout). |

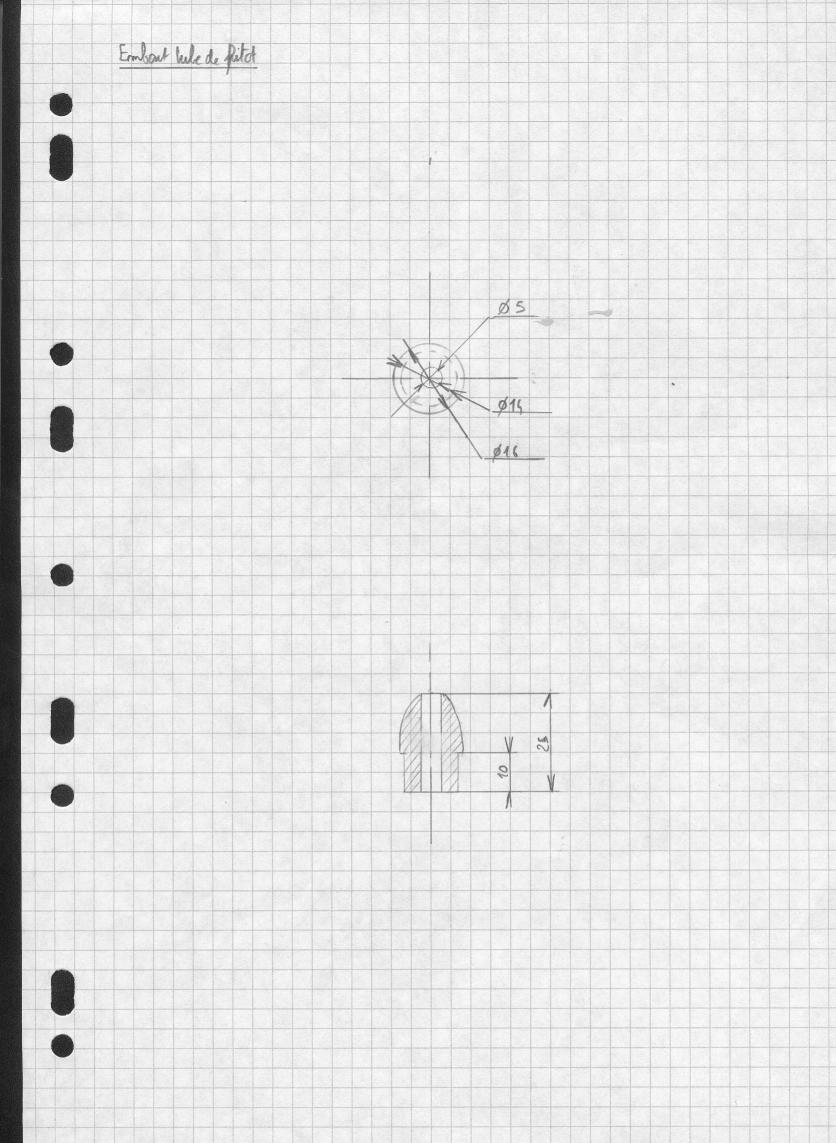

L'embout du tube de pitot :
 Cliquez dessus pour l'avoir en plus grand ! |
Cette pièce sert d'embout au tube de pitot et centre l'antenne de l'émetteur. |
