Cette pièce est le point d'articulation des bras supérieurs. Les pivots sont réalisés par un axe en Stub de diamètre 6mm (acier très dur). |
Les pièces du 2ème système de récupération
Le 2ème système de récupération est une séparation latérale au niveau de l'ogive. Le haut de la fusée se sépare en 2 parties contenant chacune un parachute. Au moment de l'ouverture ces bras sont libérés par un servo-moteur.

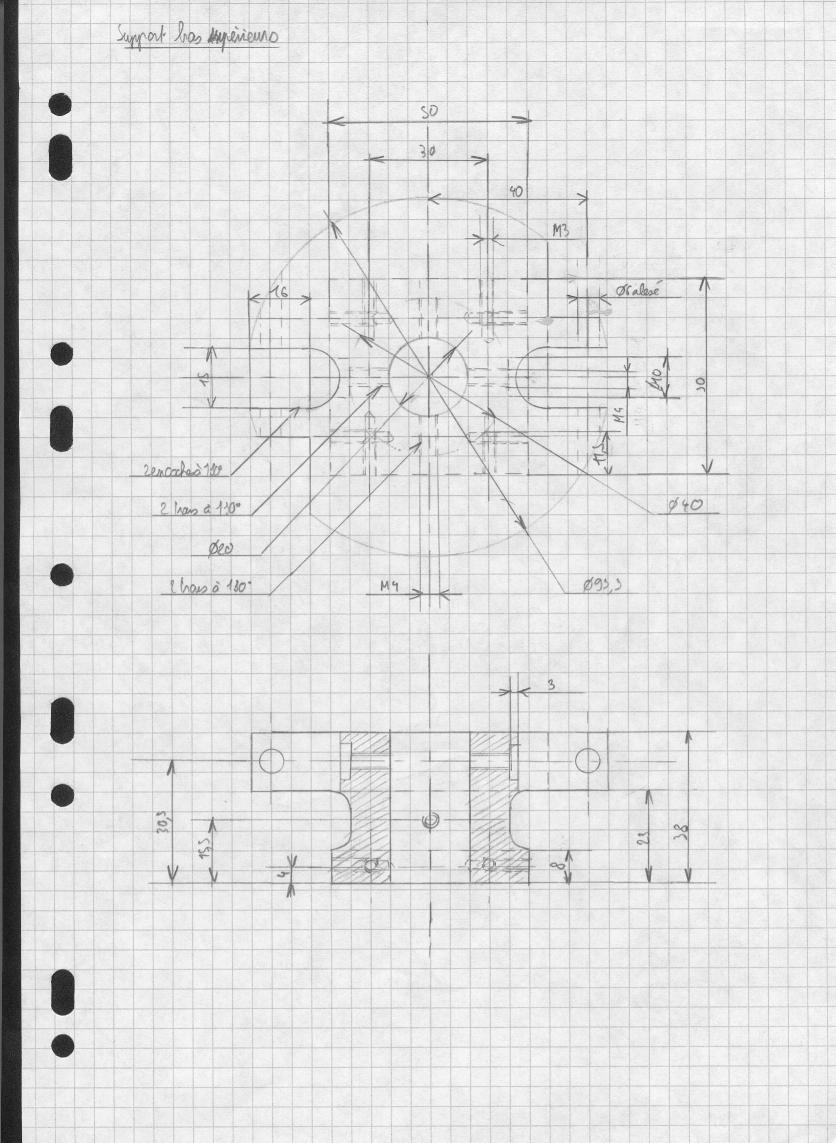

Le support des bras supérieurs:
|
|
Cette pièce est le point d'articulation des bras supérieurs. Les pivots sont réalisés par un axe en Stub de diamètre 6mm (acier très dur). |

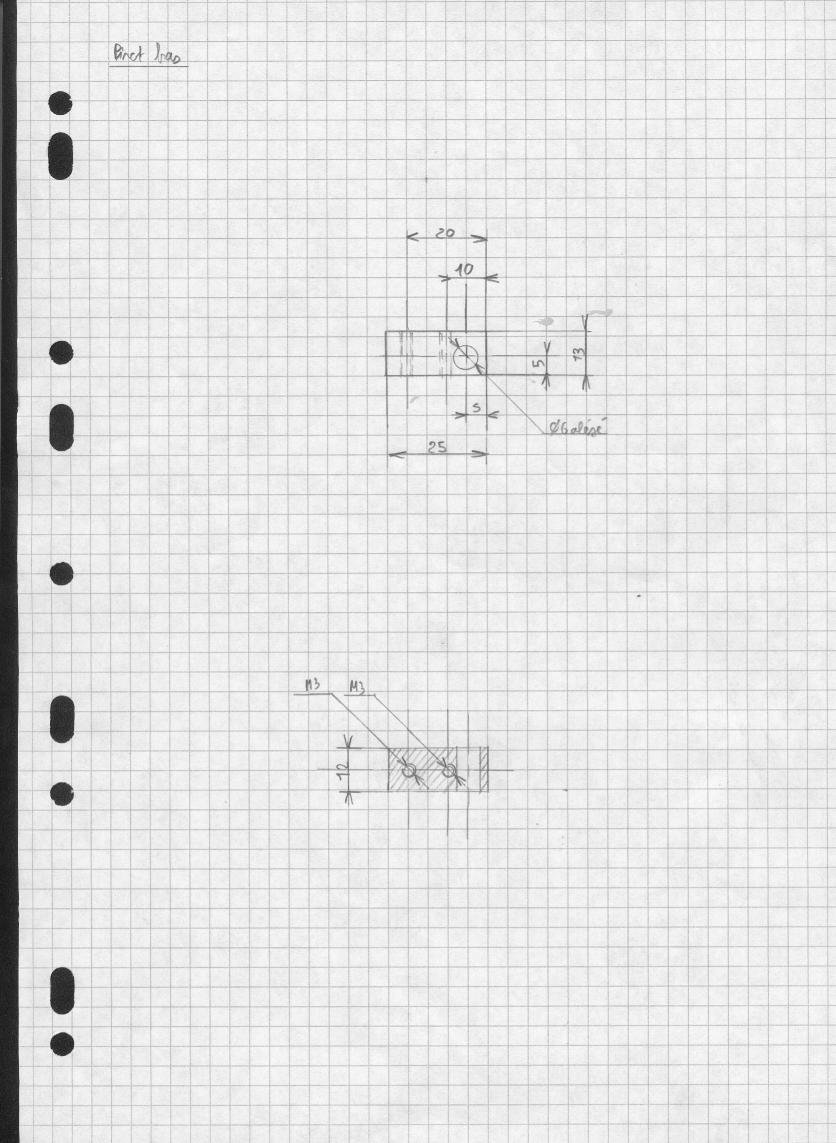

Les pièces de pivot (2 pièces identiques, une par bras):
 Cliquez dessus pour l'avoir en plus grand ! |
placée dans les bras, ces pièces renforcent la solidité du pivot des bras sur leur support. |

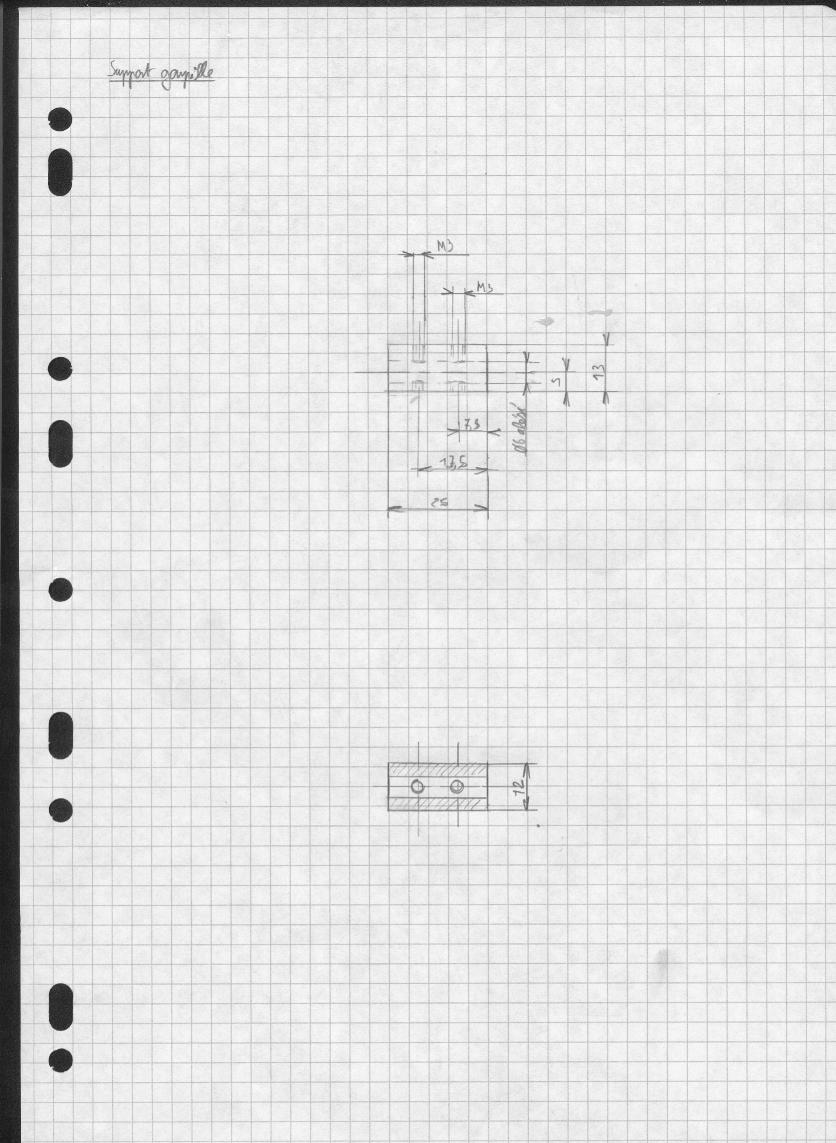

Les supports de goupille (2 pièces identiques, une par bras):
 Cliquez dessus pour l'avoir en plus grand ! |
Ces pièces supportent la goupilles maintenant les bras en position fermée. La goupille est un axe en Stub de diamètre 6mm (acier très dur). |

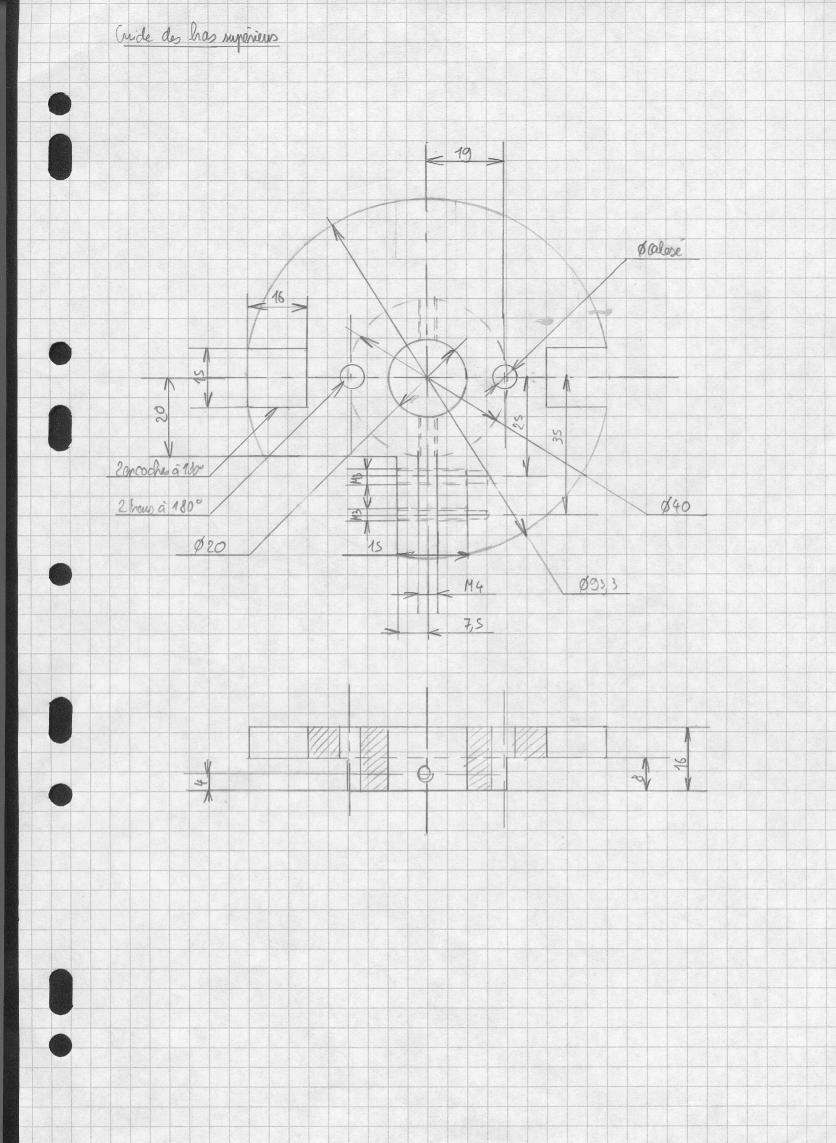

Le guide des bras supérieurs :
 Cliquez dessus pour l'avoir en plus grand ! |
Cette pièces guide les bras en position fermé. De plus elle supporte le système de libération des bras (la rondelle coulissante et son palier laiton) ainsi que le servo-moteur associé. |

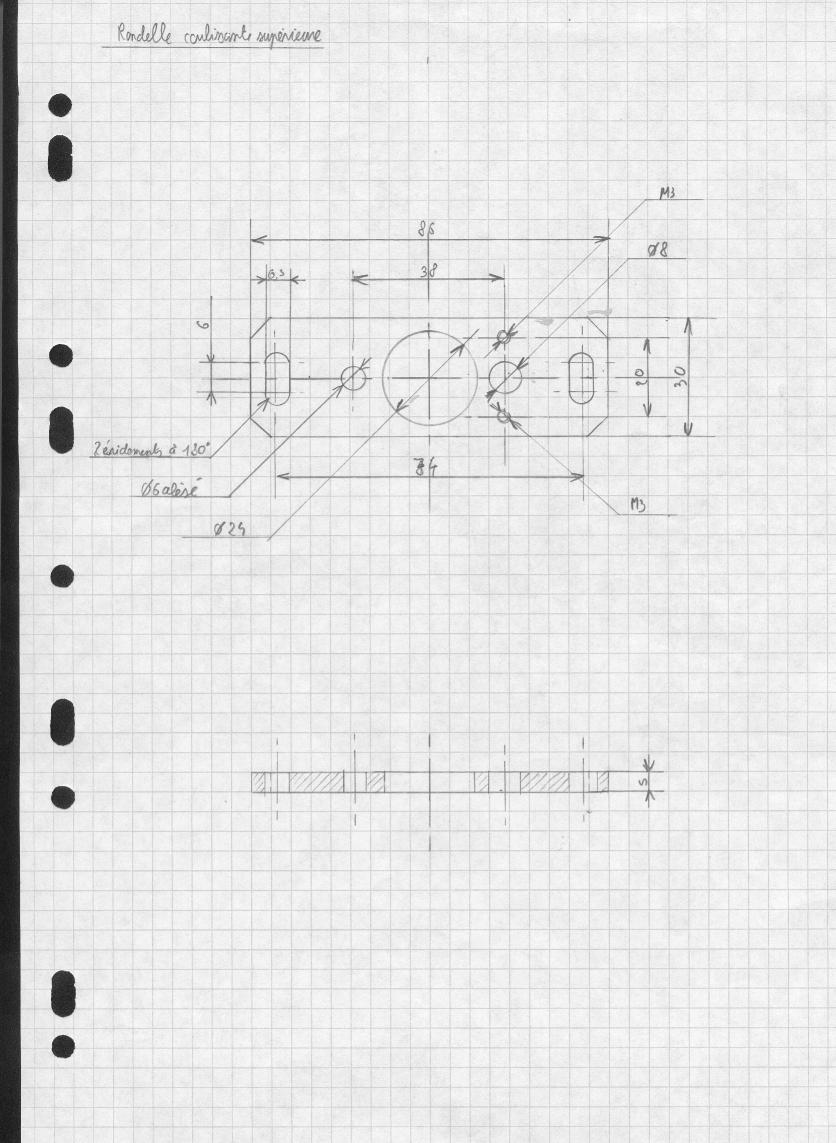

La rondelle coulissante supérieure:
 Cliquez dessus pour l'avoir en plus grand ! |
Elle maintient les bras en position fermé en position basse. Dès qu'elle est tiré par le servo-moteur, elle libère les bras. |

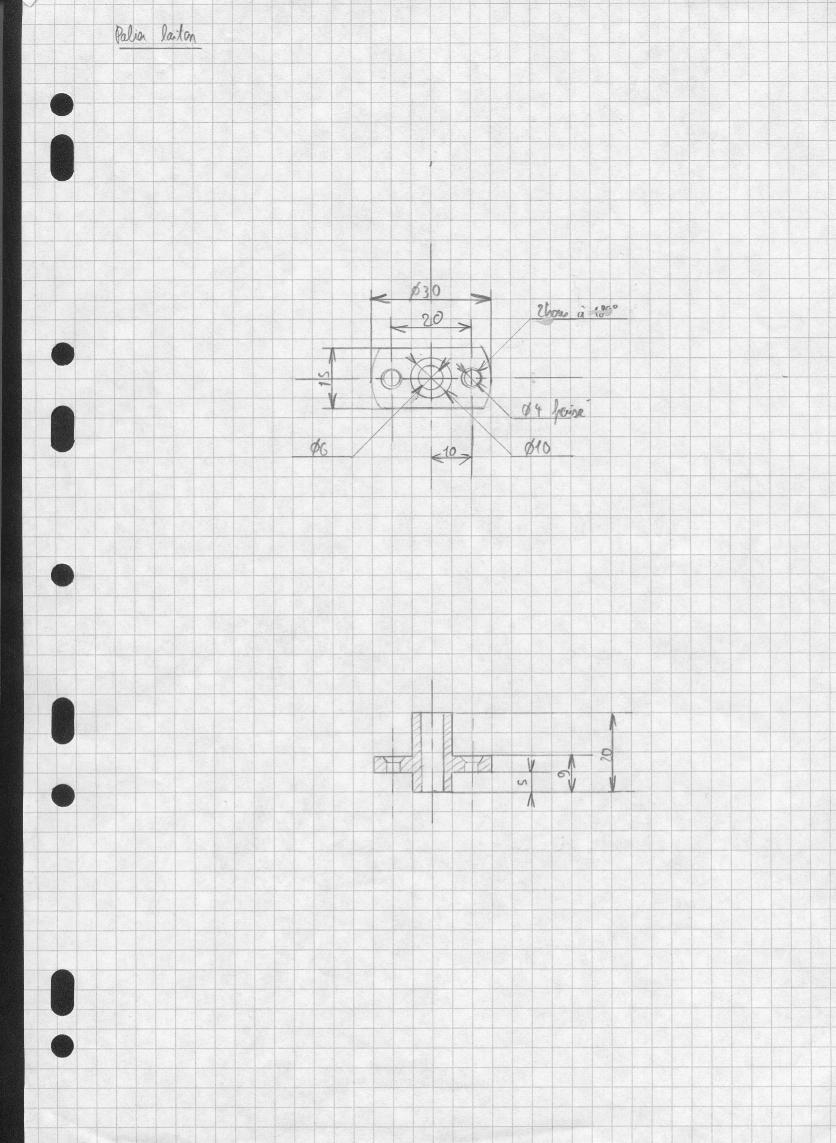

Le palier laiton:
 Cliquez dessus pour l'avoir en plus grand ! |
Il permet d'assurer le guidage en translation de la rondelle coulissante. |
