Vue du 1er système de récupération en cours d'assemblage
Les pièces du 1er système de récupération
Le 1er système de récupération est un système du type parapluie inversé. Les parapluie est consistué de 4 bras sur lesquel est fixé un parachute carré. Au moment de l'ouverture ces bras sont llibérés par un servo-moteur.

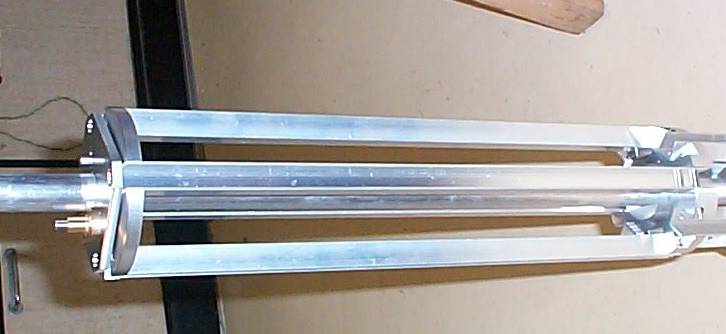

Vue du 1er système de récupération en cours d'assemblage

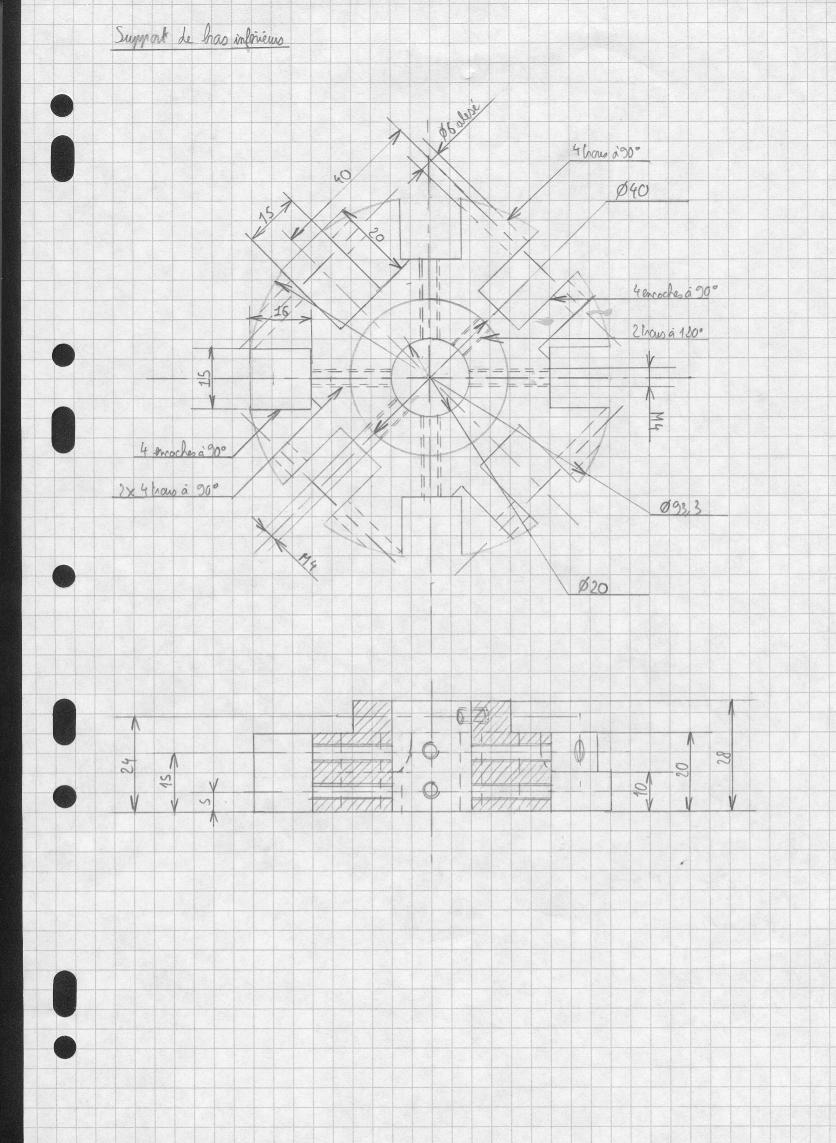

Le support des bras inférieurs:
 Cliquez dessus pour l'avoir en plus grand ! |
Cette pièce est le point d'articulation des bras inférieurs. Les pivots sont réalisés par un axe en Stub de diamètre 6mm (acier très dur). |

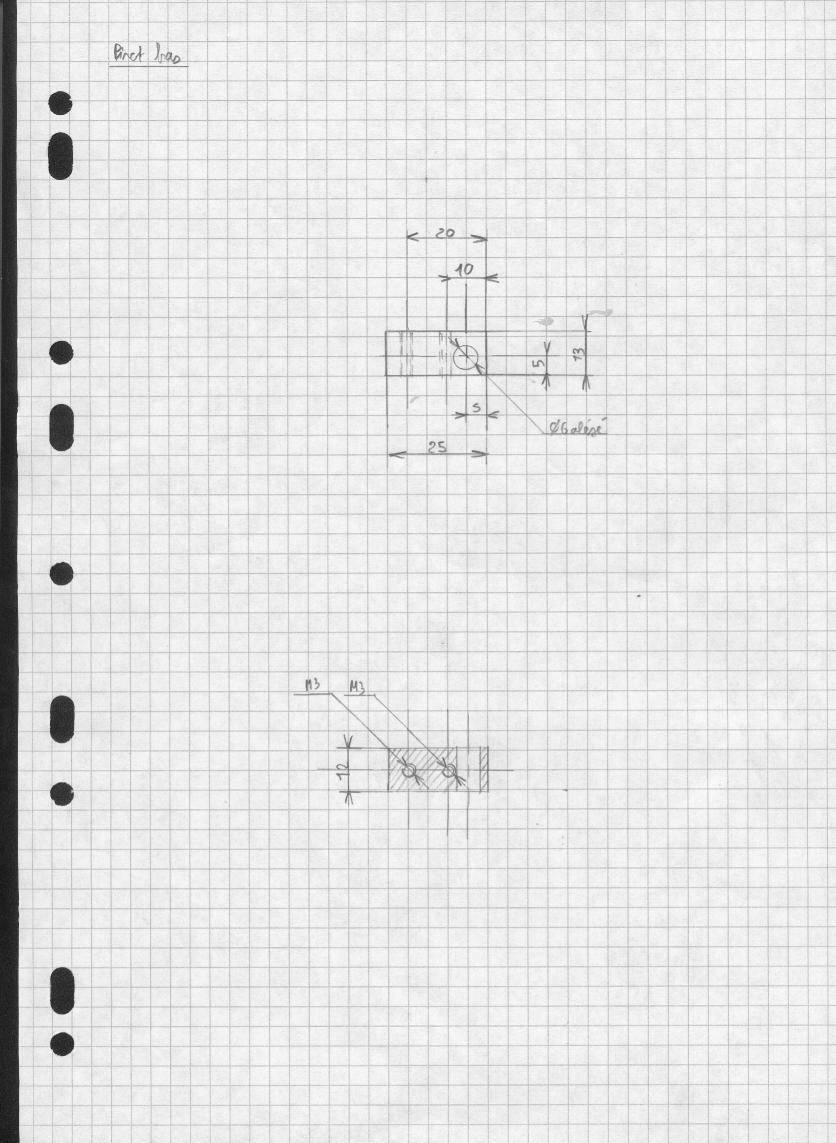

Les pièces de pivot (4 pièces identiques, une par bras):
 Cliquez dessus pour l'avoir en plus grand ! |
placée dans les bras, ces pièces renforcent la solidité du pivot des bras sur leur support. |

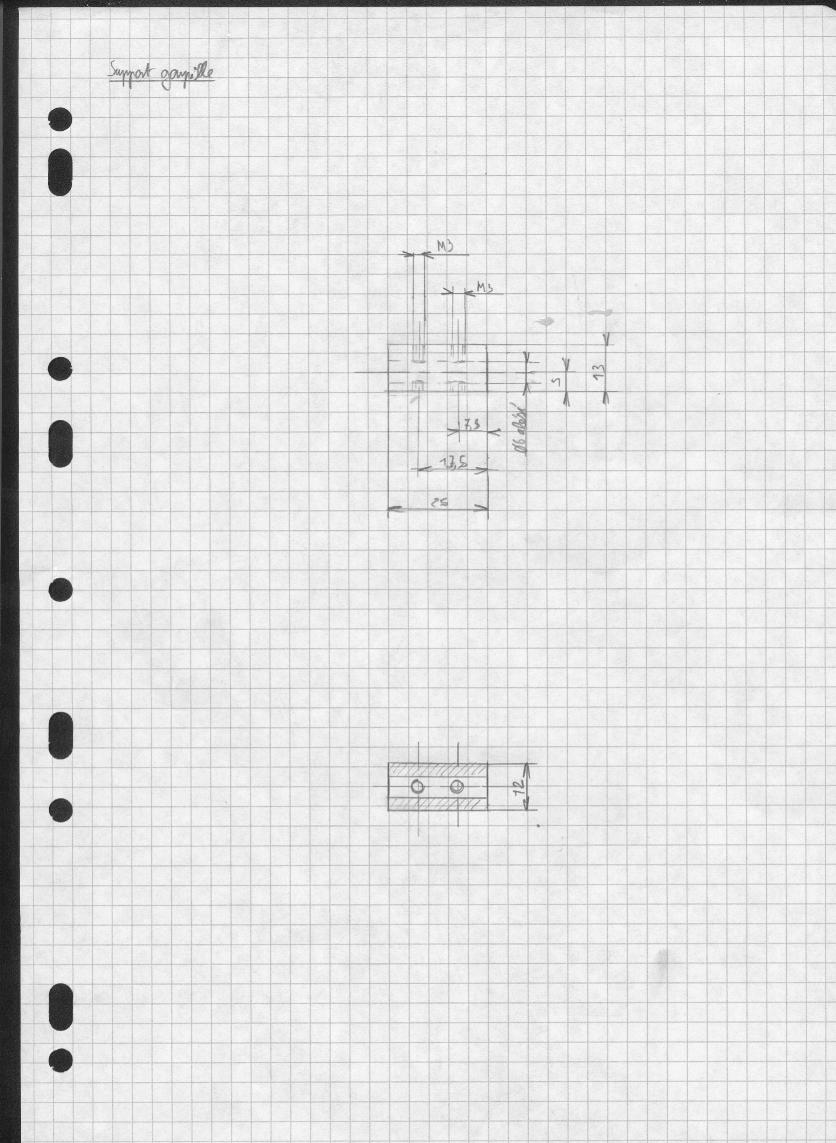

Les supports de goupille (4 pièces identiques, une par bras):
 Cliquez dessus pour l'avoir en plus grand ! |
Ces pièces supportent la goupilles maintenant les bras en position fermée. La goupille est un axe en Stub de diamètre 6mm (acier très dur). |

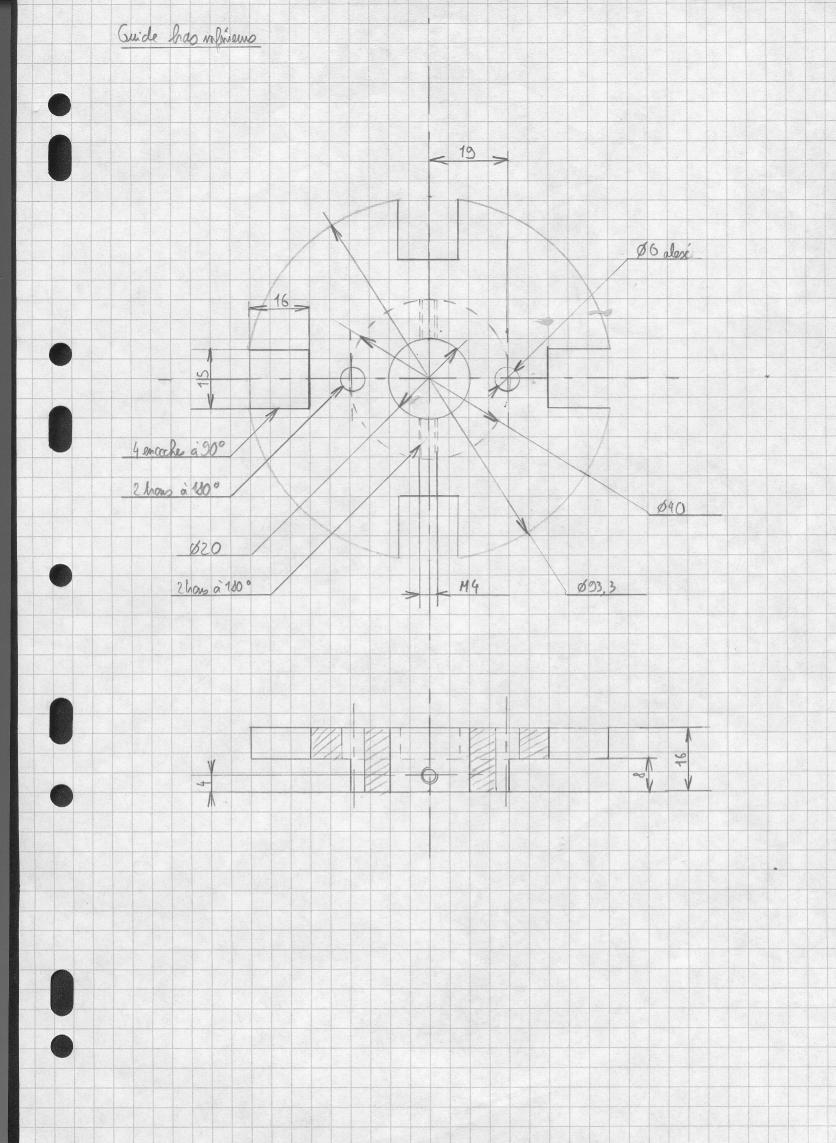

Le guide des bras inférieurs :
 Cliquez dessus pour l'avoir en plus grand ! |
Cette pièces guide les bras en position fermé. De plus elle supporte le système de libération des bras (la rondelle coulissante et son palier laiton). |

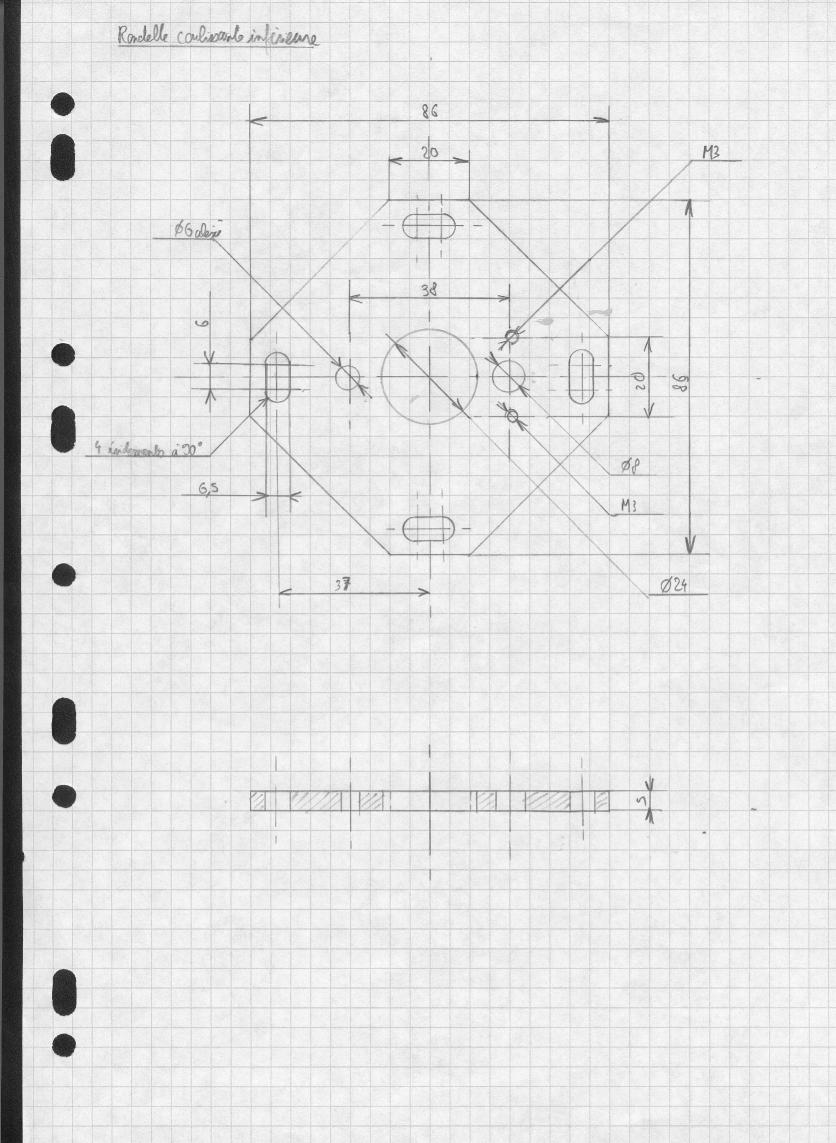

La rondelle coulissante inférieure:
 Cliquez dessus pour l'avoir en plus grand ! |
Elle maintient les bras en position fermé en position basse. Dès qu'elle est tiré par le servo-moteur, elle libère les bras. |

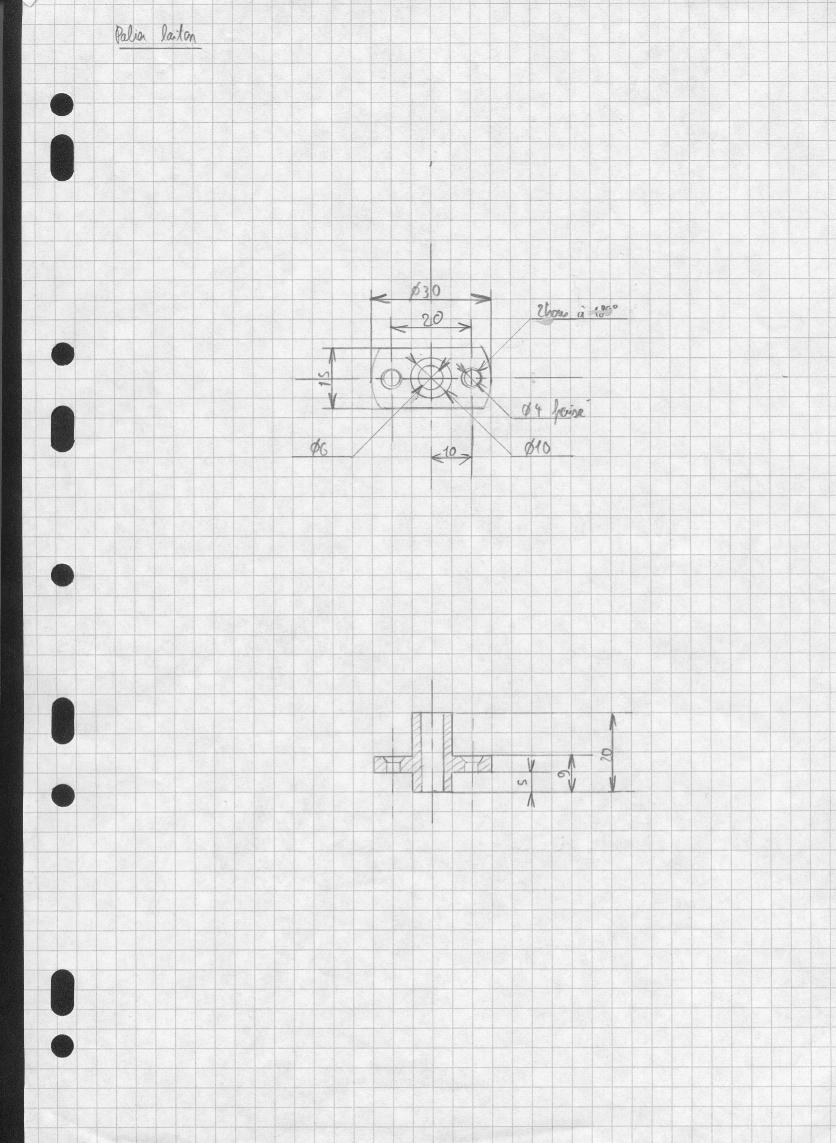

Le palier laiton:
 Cliquez dessus pour l'avoir en plus grand ! |
Il permet d'assurer le guidage en translation de la rondelle coulissante. |

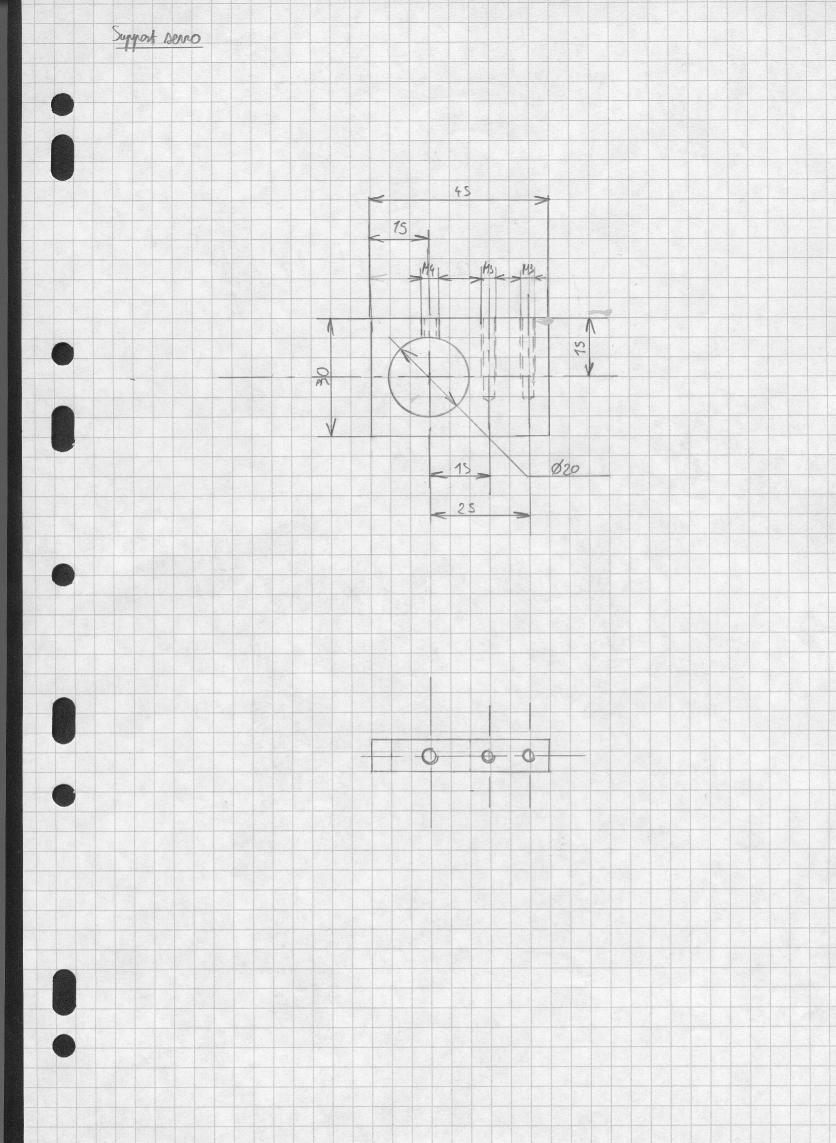

Les supports de servo (2 pièces identiques):
 Cliquez dessus pour l'avoir en plus grand ! |
Ces pièces permettent de fixer le servo-moteur d'ouverture du 1er système de récupération. |
