Le capteur de rotation :


Bien qu'extrêmement simple, ce capteur est très pratique pour mesurer la rotation d'une fusée.

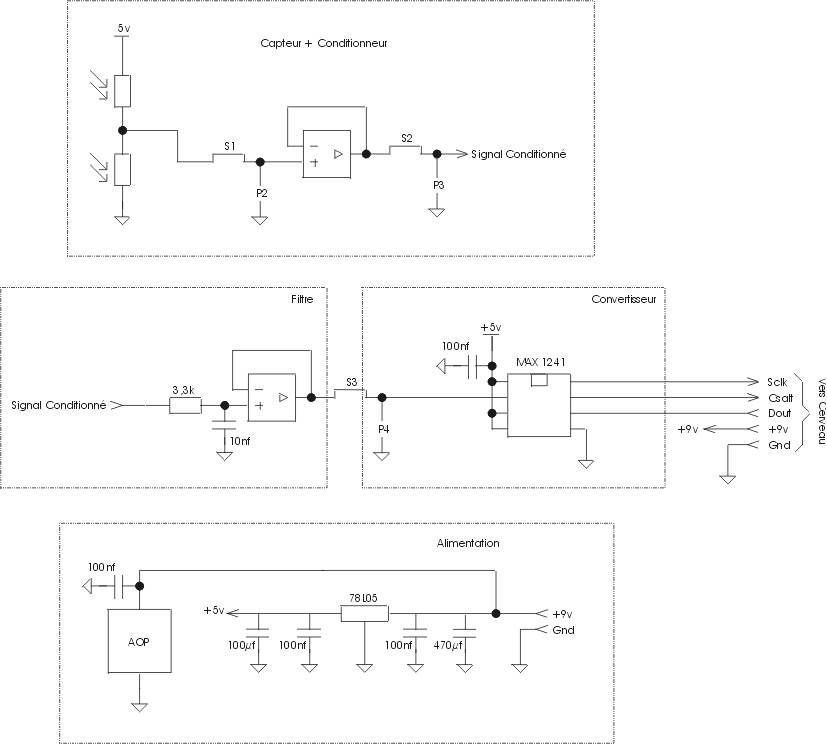

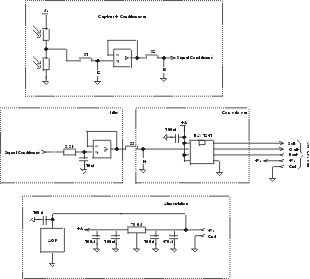

• Le schéma électronique :


cliquez dessus pour l'avoir en grand !


• Les explications :


Ne perdons pas les bonnes habitutdes et décomposons ce schéma en plusieurs parties élémentaires :

• Le capteur et le conditionneur
• Le filtre
• Le convertisseur
• L'alimentation

• Le capteur et le conditionneur


Le capteur est consituté de 2 photorésistances montées en pont diviseur. L'ensemble fournissant directement une tension exploitable, le conditionneur se limite à un simple suiveur.


• Le filtre


Là encore pourquoi faire compliqué !
Un filtre RC est amplement suffisant vu la bande passante du capteur.


• Le convertisseur


Le convertisseur est un convertisseur 12bits à interface série du type SpI (MAX1243). Nous avons choisi d'intégrer les convertisseurs sur les cartes pour réduire les parasites.


• L'alimentation


L'alimentation de la logique du convertisseur et du capteur fait appel à un régulateur 5v (78L05). Comme d'habitude un ensemble de condensateur de découplage parfait le tout !
