La prise de vue en vol :


La prise de vue en vol est confiée à un appareil photo numérique.
Nous avons choisi un appareil de type EZ200 (Kodak) pour son coût réduit, sa taille compacte et la capacité de la mémoire. Il peut prendre un soixantaine de photo d'une résolution de 640 x 480 pixels.

pour pouvoir le loger facilement nous avons retiré le boitier en plastique, il ne reste donc plus d'un circuit imprimé d'une petit taille (environ la taille d'une carte téléphonique).
pour une meilleur solidité, le circuit imprimé est fixé sur une tôle elle-même fixé sur la fusée.

pour commander l'appareil photo, nous avons pris la solution la plus simple, à savoir, le pilotage par un relais du bouton de déclanchement. De plus nous avons prévu un régulateur pour fournir la tension d'alimentation nécessaire.

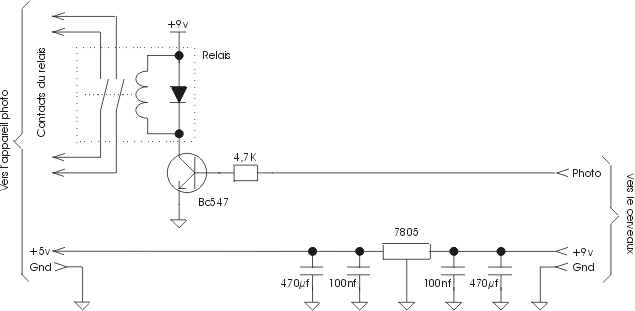

• Le schéma électronique :





cliquez dessus pour l'avoir en grand !


• Les explications :


Le régulateur est très très classique et la commande du relais aussi, avec un petit transistor NpN pour piloter la bobine. Le relais intégre d'origine une diode de protection.
