La minuterie + L'isolation minuterie-expérience :
Nous avons decidé de regouper la minuterie ainsi que l'isolation
entre les parties minuterie-expérience sur une même carte
pour limiter le cablage. J'ai donc tout regroupé sur un même

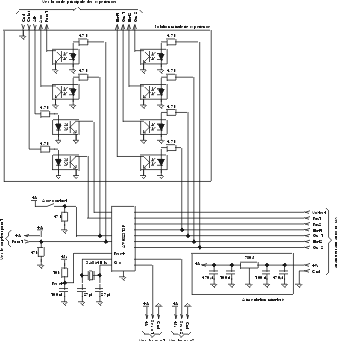

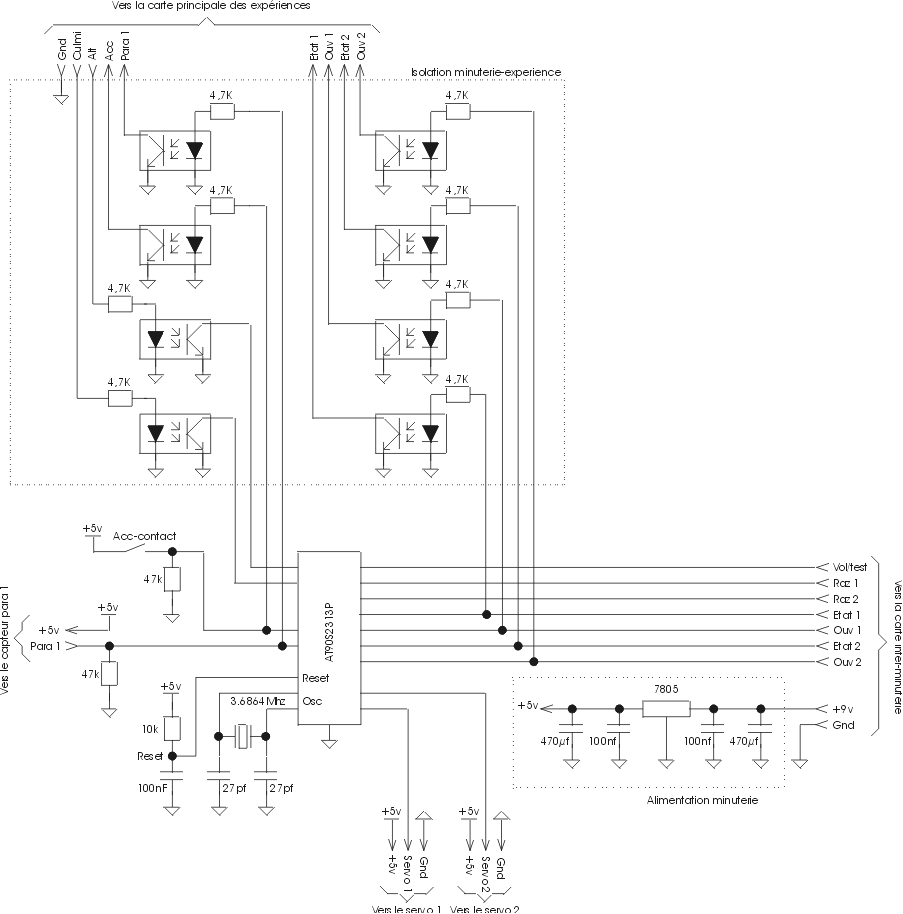

schéma pour simplifier la compréhension générale
:
On peut facilement décomposer ce schéma en 3 parties
:
-
La minuterie proprement dite
-
L'alimentation de la minuterie
-
L'isolation minuterie-expérience
-
La minuterie :
Elle est assurée par un microcontrôlleur (AT90S2313).
pour bien fonctionner il est entouré d'un oscillateur (quartz 3.6468Mhz
+ 2 condensateurs de 27pf) et d'un circuit de reset (circuit RC de base
composé d'une resistance de 47k et d'un condensateur de 100nf).
Grâce aux nombreuses entrées/sorties disponibles, on y branche
directement :
-
L'accelero-contact
-
Le détecteur du 1er parachute
-
Les 2 servos des systèmes d'ouverture (commandés en ppM par
le microncontrôlleur)
-
Les leds de visualisations (Etat 1, Etat 2, Ouv1 et Ouv 2)
-
Les signaux des interrupteurs venant de la plaque inters
-
Les signaux provenant du cerveau (Culmi, Alt)
Toutes les entrées (sauf le détecteur du 1er parachute
et l'accelero-contact) profitent du pull-up interne du microcontrôlleur.
Ceci simplie grandement le schéma.
-
L'alimentation :
Elle est très simplement réalisée autour d'un
bête régulateur de tension entouré de ses classiques
condos de découplage. Elle délivre 5v, au microcontrôlleur
et aux 2 servos des systèmes d'ouverture.
-
L'isolation :
Elle est réalisée à partir d'octocoupleurs. La
liaison avec le "cerveau" des expériences est limitée aux
8 signaux transmis, à savoir :
-
Acc (signal de l'accelero-contact)
-
Etat 1 (signal d'état de la 1ère minuterie)
-
Culm (signal de détection de culmination)
-
Ouv 1 (signal d'ouverture de la 1ère minuterie)
-
para 1 (signal du detecteur d'ouverture du 1er parachute)
-
Etat 2 (signal d'état de la 2ème minuterie)
-
Alt (signal de detection du seuil d'altitude)
-
Ouv 2 (signal d'ouverture de la 2ème minuterie)
-
Le brochage du microcontrôlleur :
port d'E/S
|
Fonction
|
E/S
|
D0
|
para 1
|
Entrée
|
D1
|
Acc-contact
|
Entrée
|
D2
|
+5v
|
Entrée
|
D3
|
Servo 2
|
Sortie
|
D4
|
Servo 1
|
Sortie
|
D5
|
+5v
|
Entrée
|
D6
|
Etat 1
|
Sortie
|
B0
|
Vol/Test
|
Entrée pulled-up
|
B1
|
Etat 2
|
Sortie
|
B2
|
Raz 1
|
Entrée pulled-up
|
B3
|
Ouv 1
|
Sortie
|
B4
|
Raz 2
|
Entrée pulled-up
|
B5
|
Ouv 2
|
Sortie
|
B6
|
Culmi
|
Entrée pulled-up
|
B7
|
Alt
|
Entrée pulled-up
|
