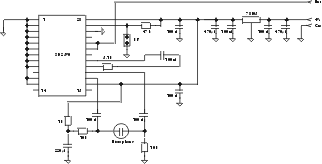

pas très compliqué ce schéma !
Il y a principalement :
- l'ISD 2590
- Un montage à microphone electret différentielle pour limiter les bruits parasites
- Un strap pour selectionner l'enregistrement ou la lecteur de l'ISD
- Une alimentation régulée avec un 78L05 et une batterie de condensateurs pour le découplage.
Voilà c'est tout.
