Le système permettant de sortir le parachute de la fusée est simple :

une minuterie, dont le shéma suit, est activée peut avant le décollage. lors de l'eloignement de l'engin, un cable fixé au sol s'arrache (le Jack), ce qui initialise le système.

Là, un condensateur se charge, la durée a été préalablement réglée à l'aide d'un potentiometre (15 secondes pour Laïka). Une fois celui-ci chargé, une impulsion électrique est envoyée à la ventouse électromagnétique de la fusée, ce qui annule son champ magnétique.

La porte latérale de la fusée ainsi libérée provoque un appel d'air, ce qui tire le parachute hors de l'engin.





note: on peut remarquer sur le film du vol le couvercle metallique de la ventouse électromagnétique lors de l'éjection de la porte.



_______________________________________________________________________________________________________

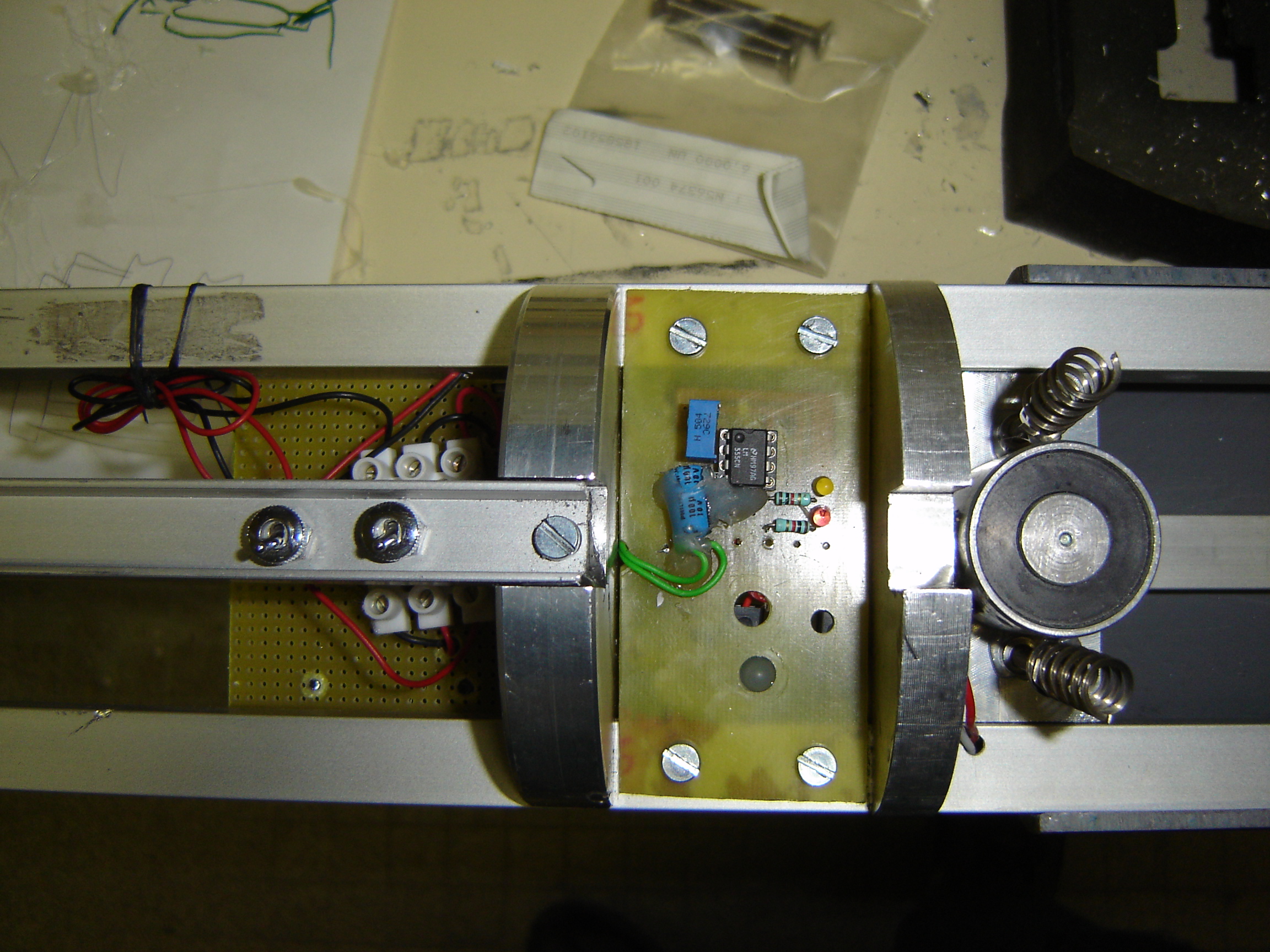

ci dessus, le systme déjection photographié le 28 janvier 2005

on remarque sur la gauche le local pour batteries (deux piles 9V), au centre la plaque electronique elle même, et sur la droite la ventouse électromagnétique, accompagnée de ses deux ressorts facilitant l'éjection (l'ensemble du système à subi une "remise au propre" courant Juin, mais les plaques sont restées inchangées.
