III. Essais et modifications.
1.Validation des choix.
Valider les différentes pièces et assemblage du véhicule.
a) Tests essais mécaniques :
- On a testé la résistance, l’adhésion de la voiture sur différents terrain pour ce préparer au mieux au concours qui approche
b) Tests électrique : On s’est mis en condition du concours, vérifié la batterie, les cellules …
- test des cellules :
Afin de retrouver la caractéristique I=f(U) des cellules.
_ Utilisation d’un projecteur pour simuler le soleil :
_ Une pince ampèremétrique :
_ Un voltmètre pour mesurer la tension
_ Un Solarimètre pour mesurer l’irradiation solaire
_ Un réhostat pour charger la cellule et faire varier le courant d’après la loi d’ohm : U = R x I
Le fabricant donne les caractéristiques suivantes avec une irradiation de 1000W/m² :
- Uo = 0.5V
- Icc = 3.6A
- Pmpp = 1.8W
Mesure de l’irradiance : Elle permet de savoir à quelle distance placer la cellule pour retrouver les conditions d’essai du constructeur.
La distance est d’environ 5cm avec notre projecteur utilisant une lampe halogène de 120W.
Mesure du courant de court circuit :
On relie les conducteurs soudés et on fait un court circuit. On utilise la pince ampèremétrique réglée sur DC.
On relève 3.73A, légèrement plus que ce que nous annonçait le constructeur mais c’est surement du à l’imprécision de mesure et le positionnement du projecteur par rapport à la cellule.

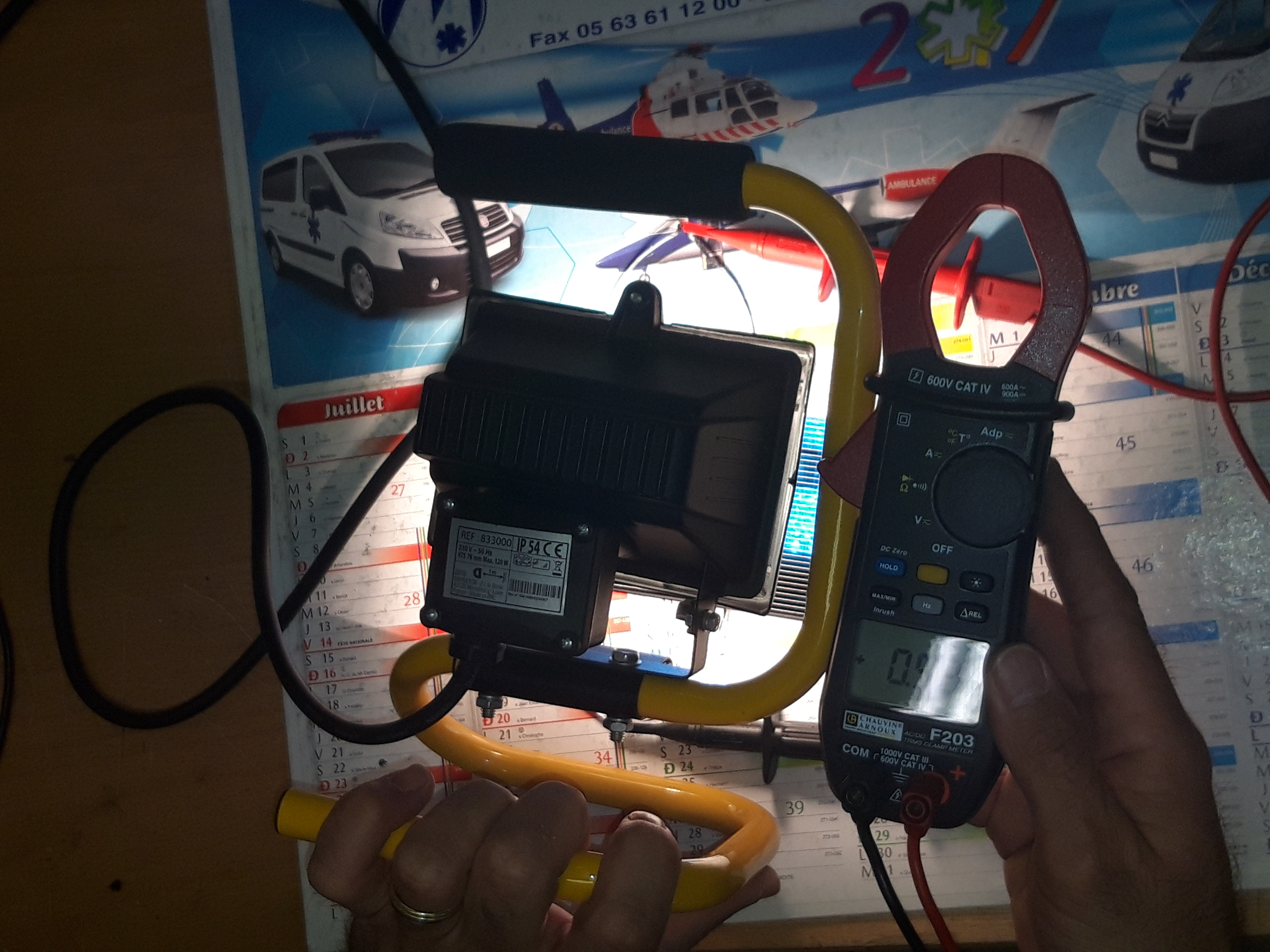

Mesure de la tension à vide :
On branche directement l’appareil de mesure sur le plus et le moins de la cellule sans mettre de charge (résistance).
On relève 0.53V. Ce qui correspond à la valeur du constructeur.
Relevé de la caractéristiques de la cellule i=f(u) :

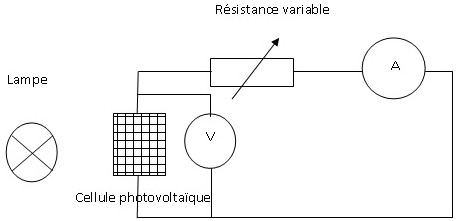

Pour tracer cette caractéristique on utilise un rhéostat branché aux bornes de la cellule(voir schéma ci-dessous). Celui-ci va nous permettre de faire varier le courant délivré par la cellule. On relèvera le courant (I), la tension (U), la valeur de la résistance (R) et on calculera la puissance (P=U x I).
On utilise un tableur pour mettre les valeurs et tracer la caractéristique :
- Electronique : On a vérifié le variateur de vitesse et choisis la musique de la funny action.
- On corrige les défauts
- On valide les modèles des différentes parties du véhicule.
