1. Les panneaux solaires

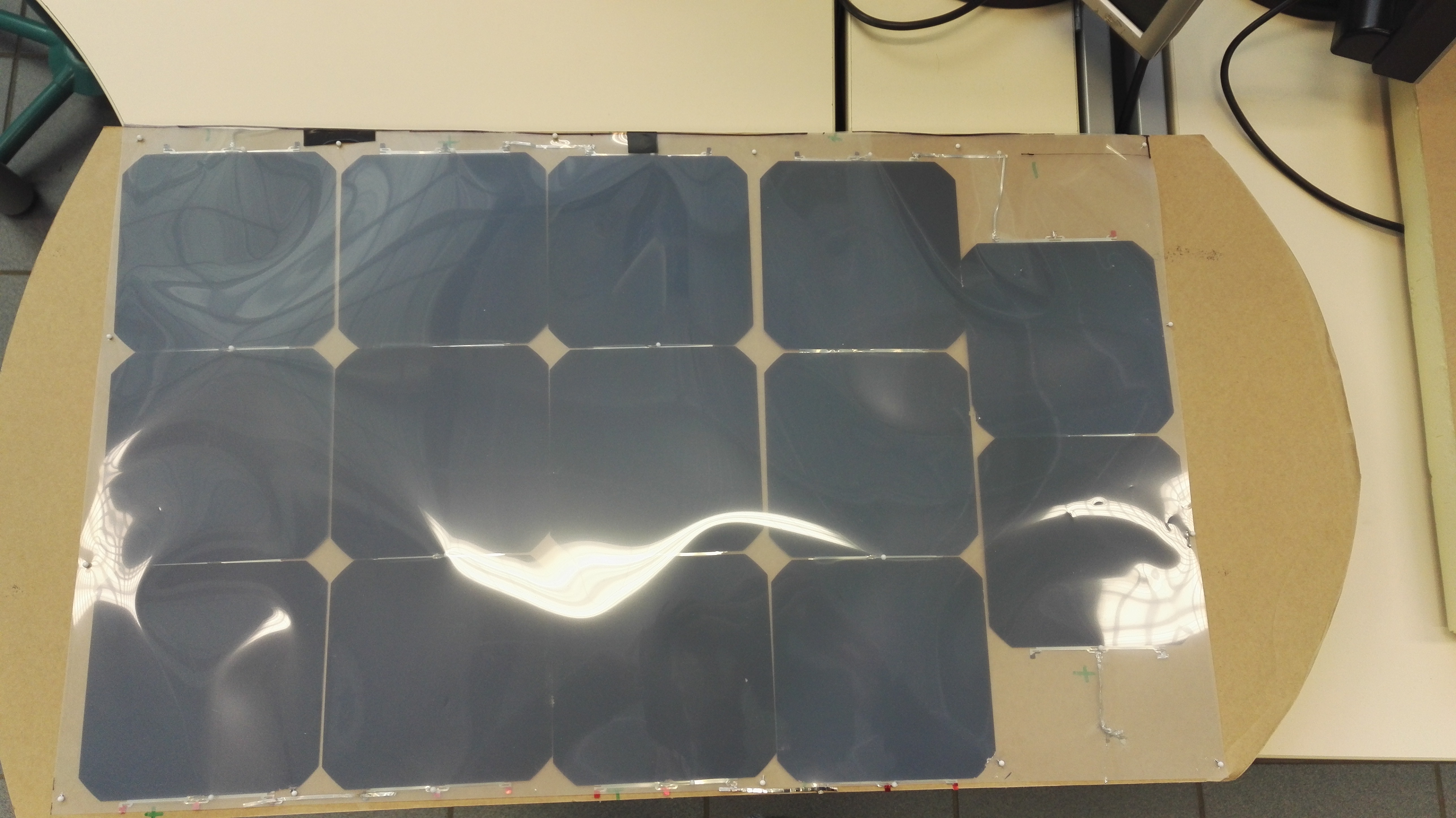

Nous avons utilisé ce panneau solaire.

Les statistiques du panneau solaire sont présentées ci-dessous :
Relevé I(U) du 17/03/2017, 9h40, Cellules C60 Maxeon, perpendiculaire au soleil :

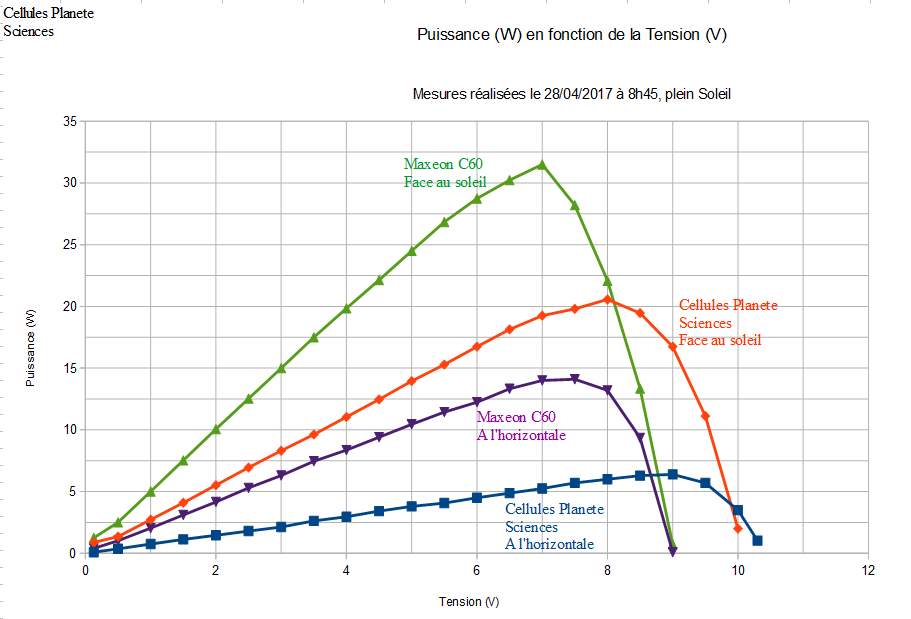

Relevé P(U) du 17/03/2017, 9h40, Cellules C60 Maxeon, perpendiculaire au soleil :

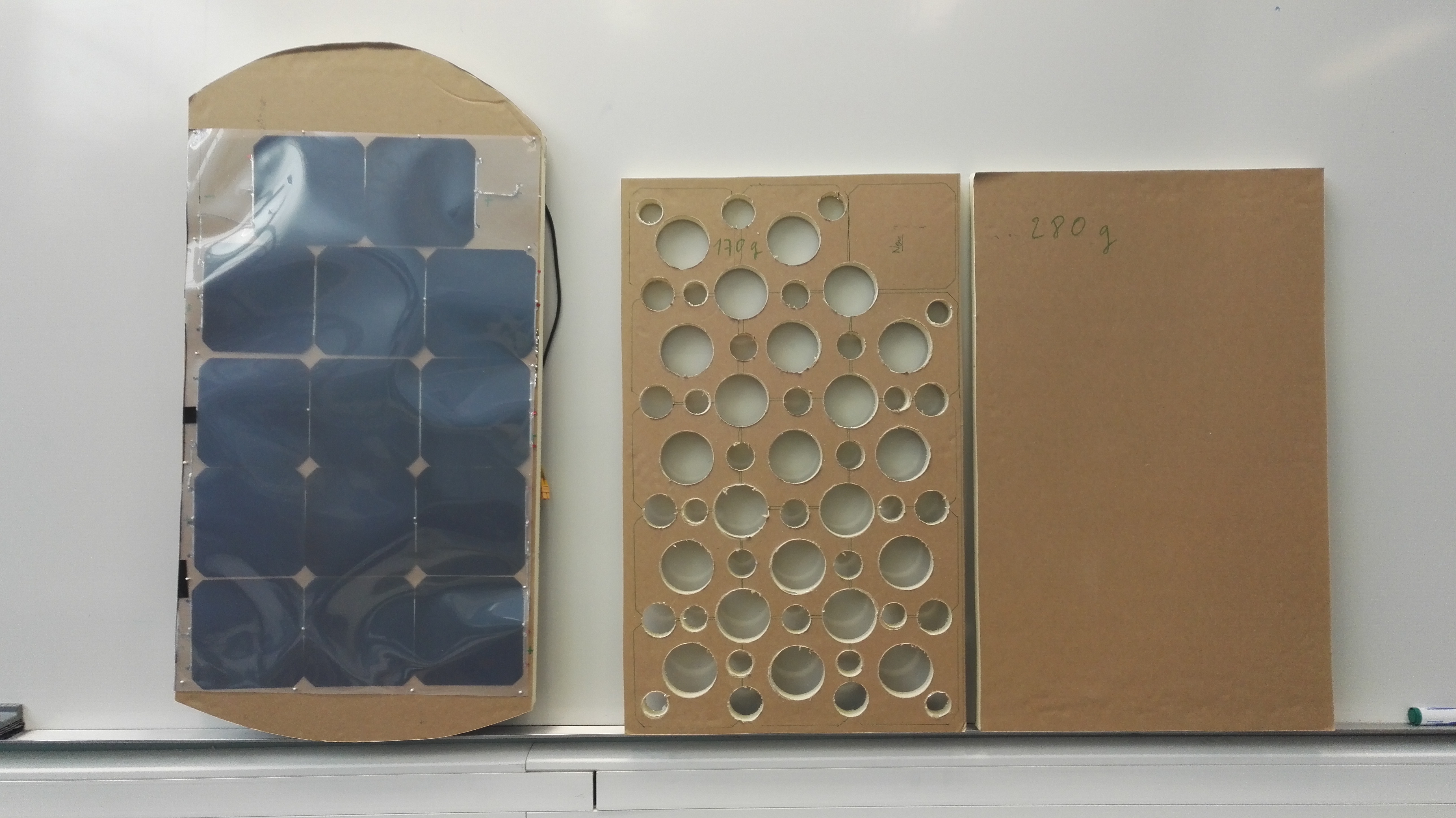

Ici nous avons les différents supports pour le panneau solaire, nous avons troué le support du panneau afin de réduire le poids total de la voiture.

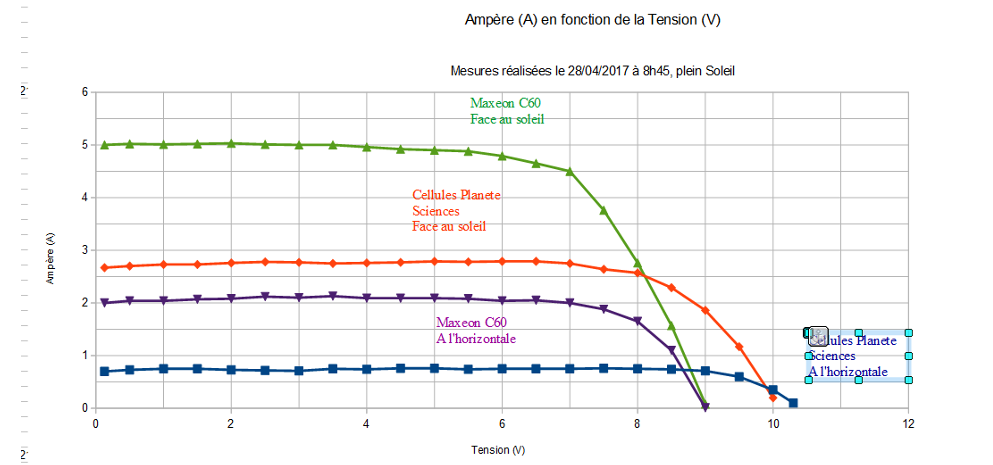

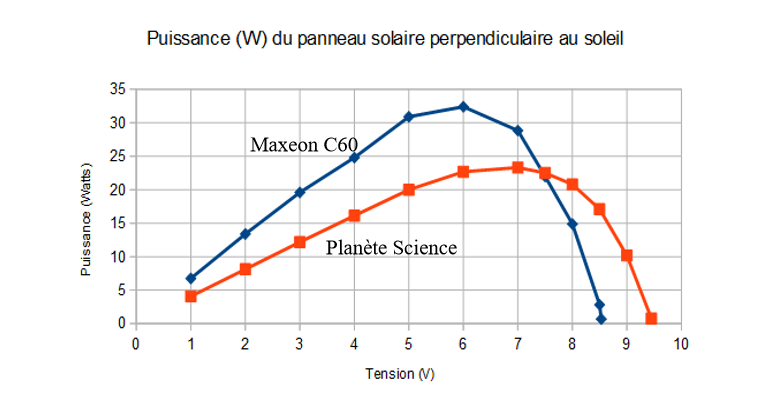

Ici nous avons un comparatif des deux panneaux solaires, avec en bleu le notre, et en orange un panneau que la plupart des participants utilisent.

1. MPPT (Maximum Power Point Tracking)

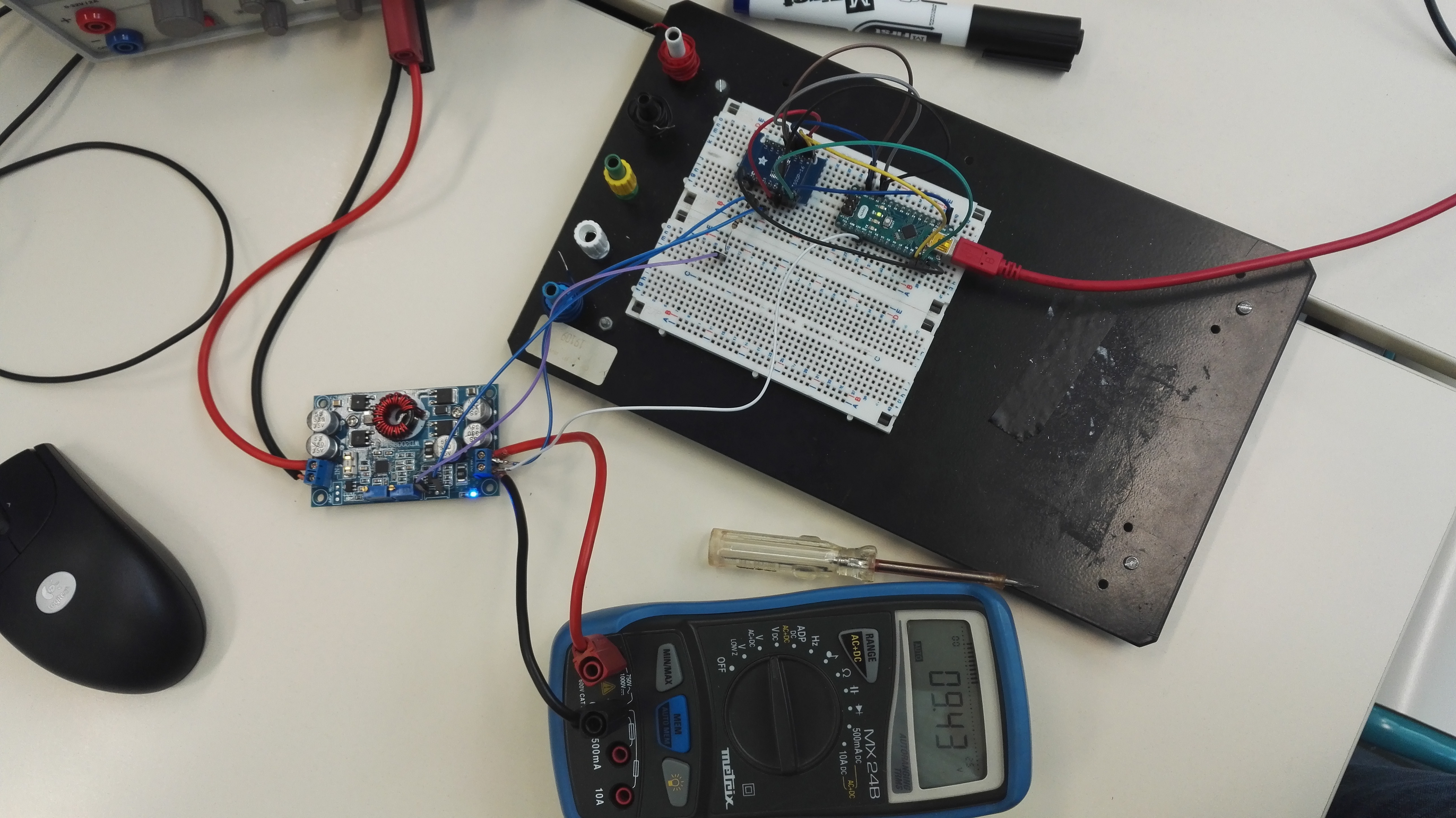

Nous avons fait plusieurs tests sur une MPPT que nous avons faite par nous mêmes.

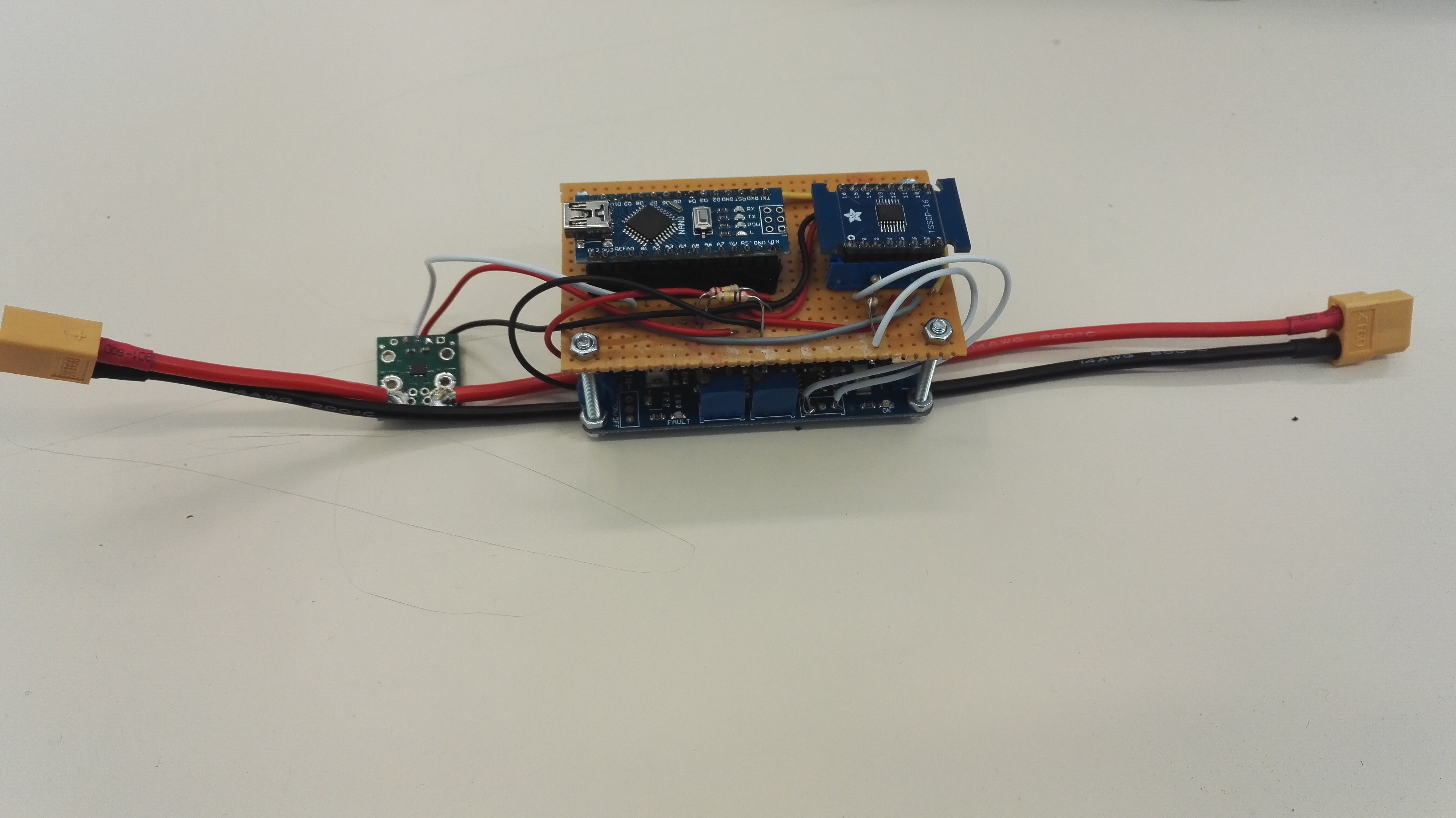

Ici nous avons la MPPT finale, montée :

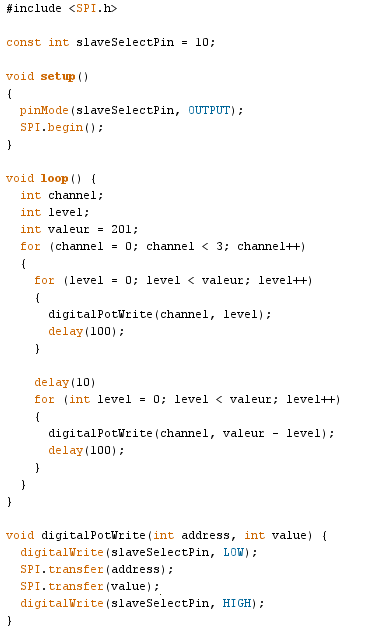

Pour tester la MPPT et faire varier la résistance numérique AD5262, nous y avons donc mis ce code :

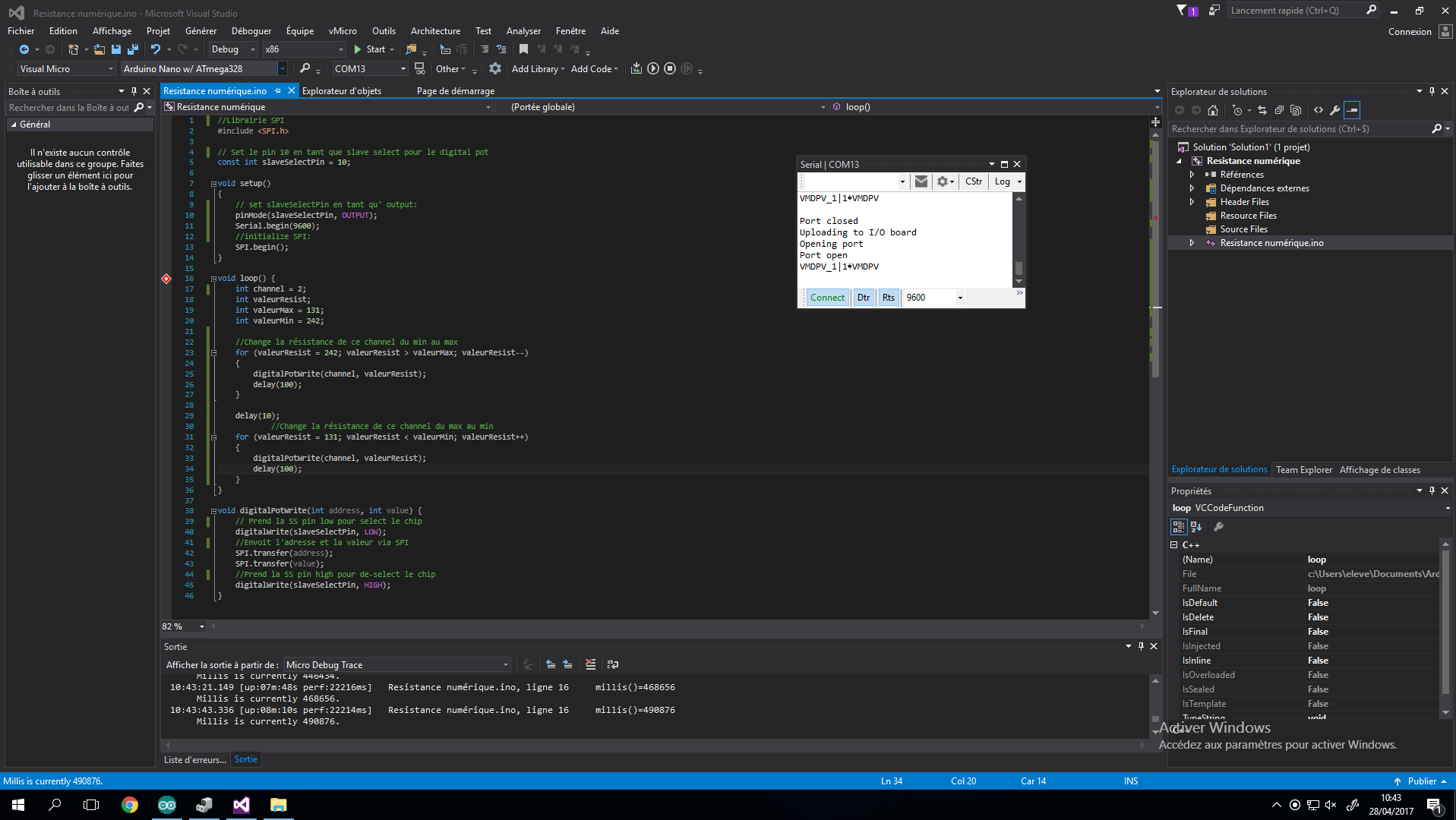

Plus tard nous sommes passés sur visual studio pour finaliser le code. Ce logiciel nous donne plusieurs avantages comme la gestion de projet.

Voici un schéma de la résistance variable

1. Les roues

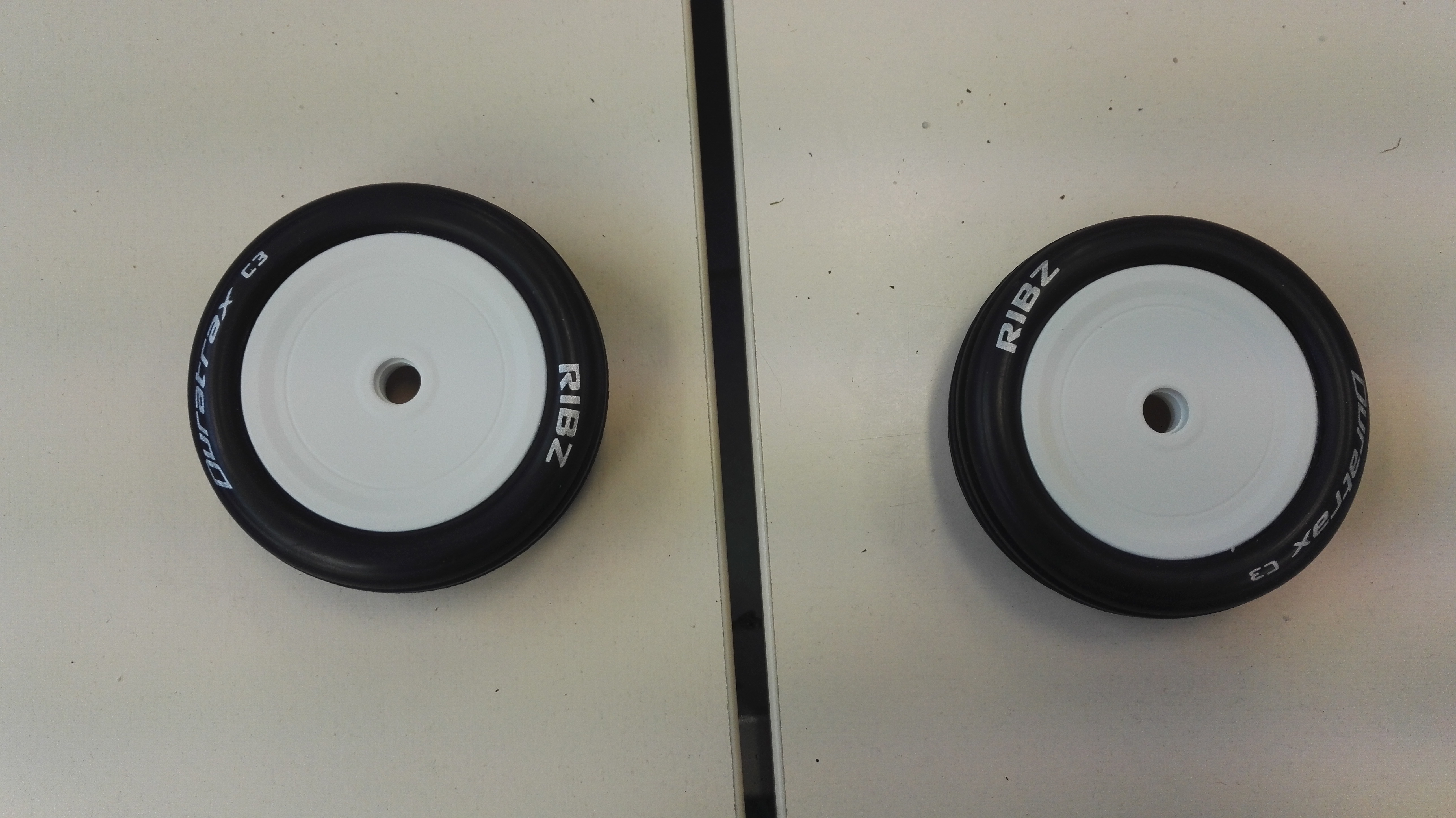

Nous avons donc aussi du choisir des roues, pour les roues avants, nous avons choisi les roues ci-dessous :

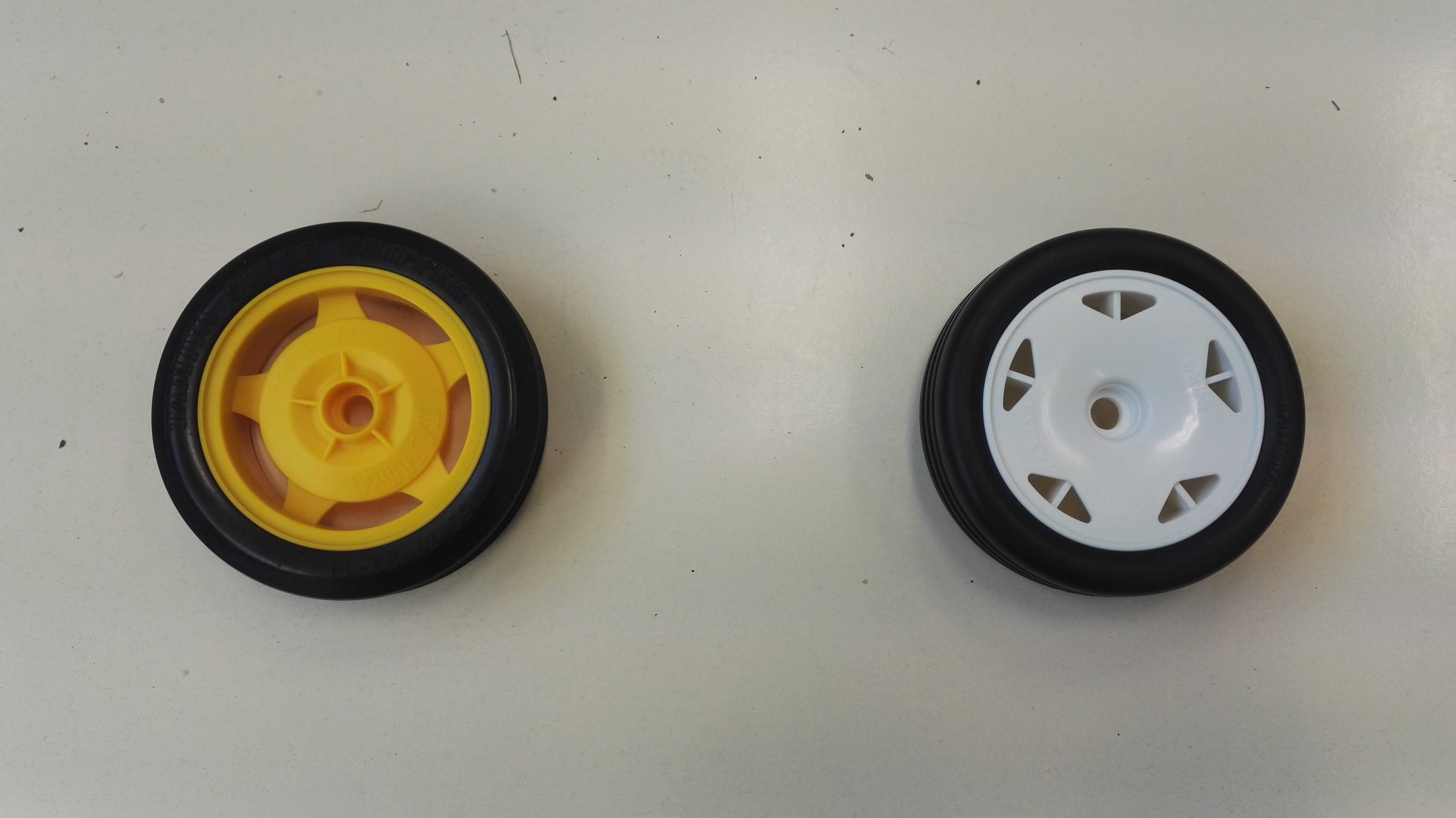

Et pour la roue arrière, nous avons choisi deux modèles qui pourraient être montés.

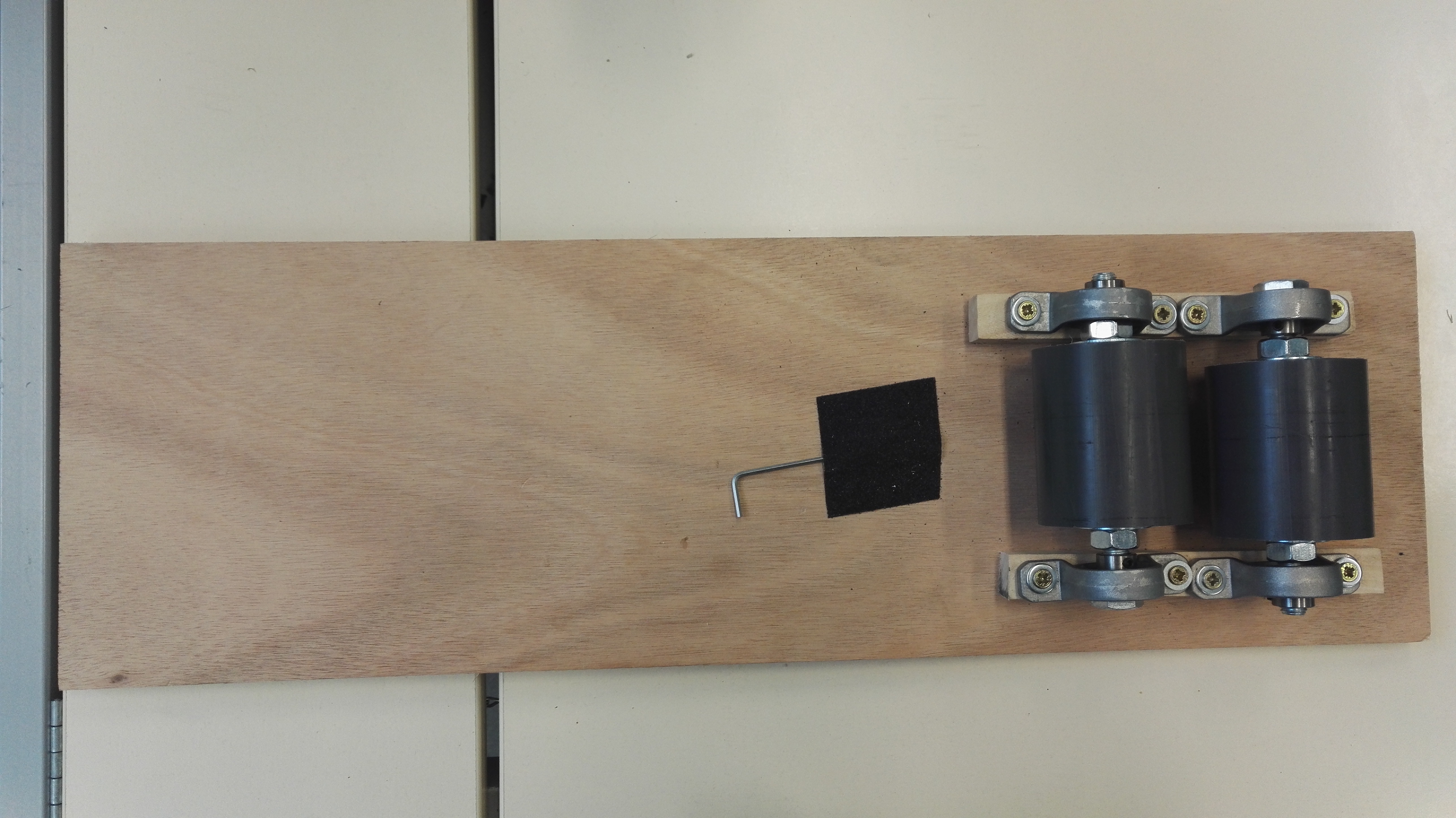

Pour tester les roues, nous avons un banc de test.
