Les différentes étapes de la conception mécanique du nouveau Chassis en 3D
Ce sont les Bac Pro TU qui s'occupent de cette partie
L'imprimante utilisée est la suivante.

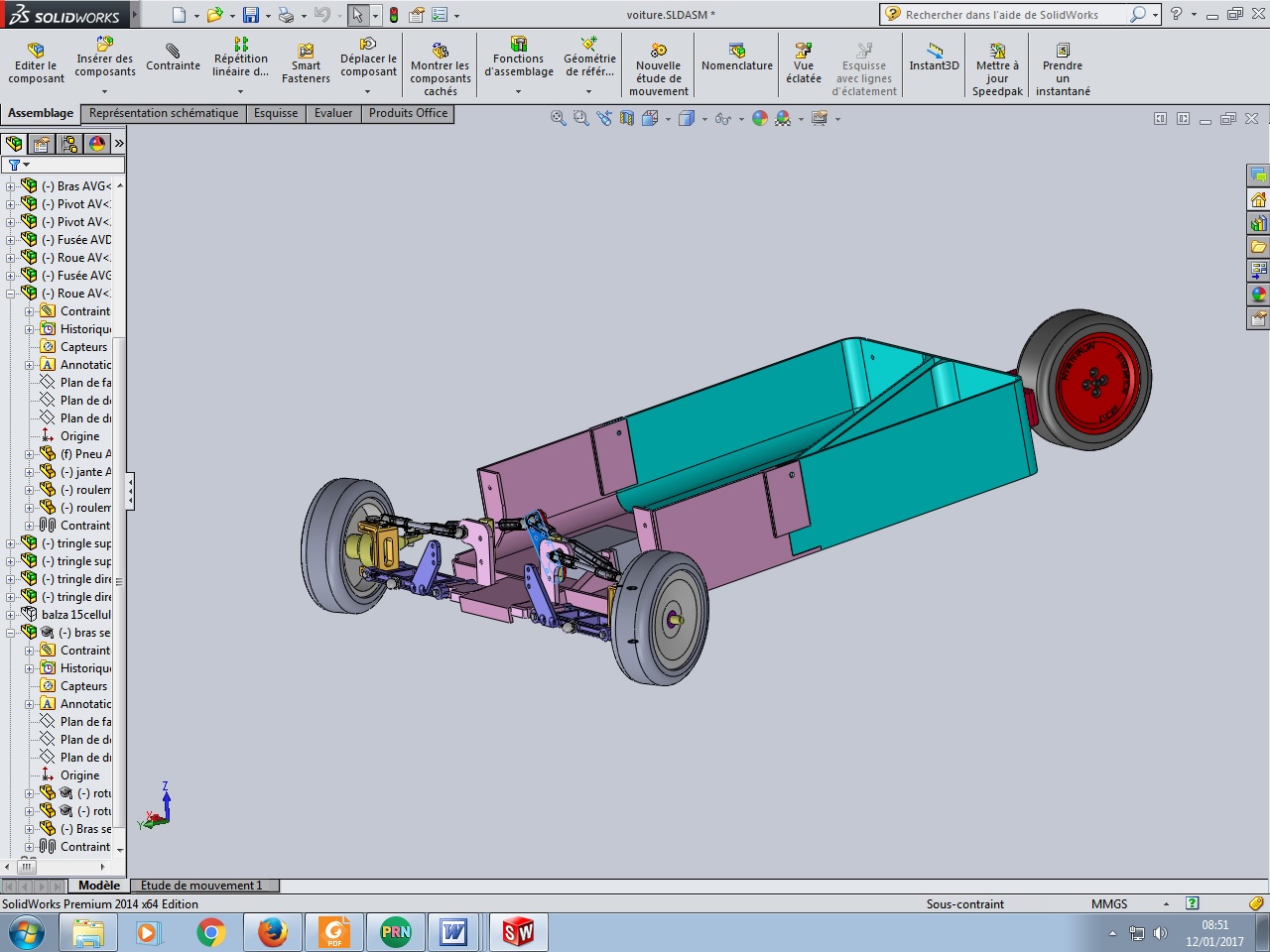

1. Le prototype Version 1.0 :

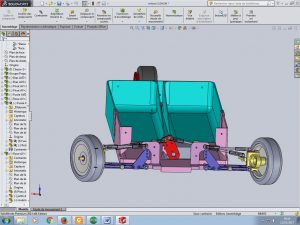

Après les premiers essais sur route, il s'avère que le train avant est fragile. Il va falloir le revoir pour qu'il soit plus solide

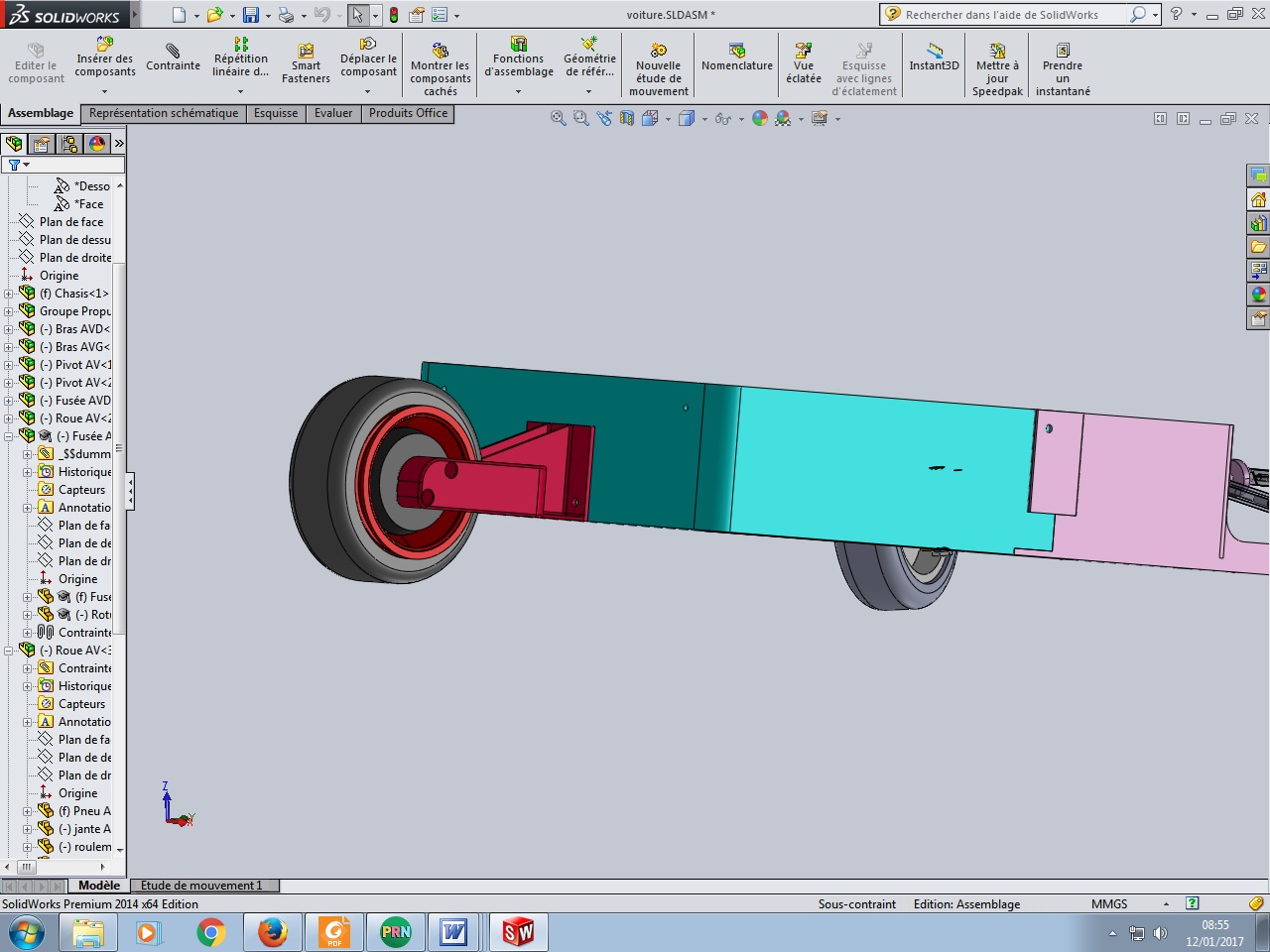

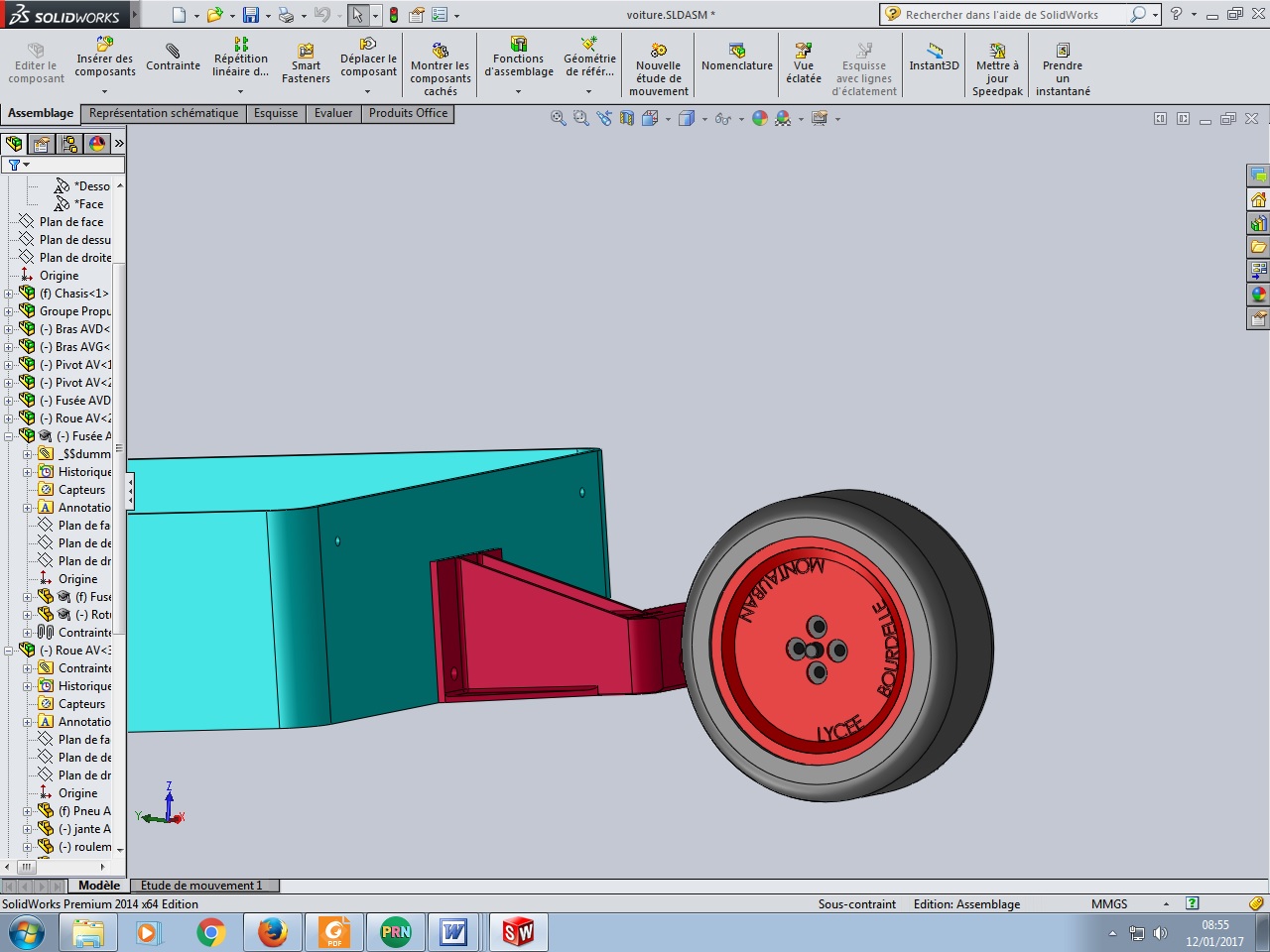

La nouveauté est que le moteur est entièrement noyé dans la roue. Il faudra sans doute prévoir des aérations pour que le moteur puisse dissiper la chaleur.

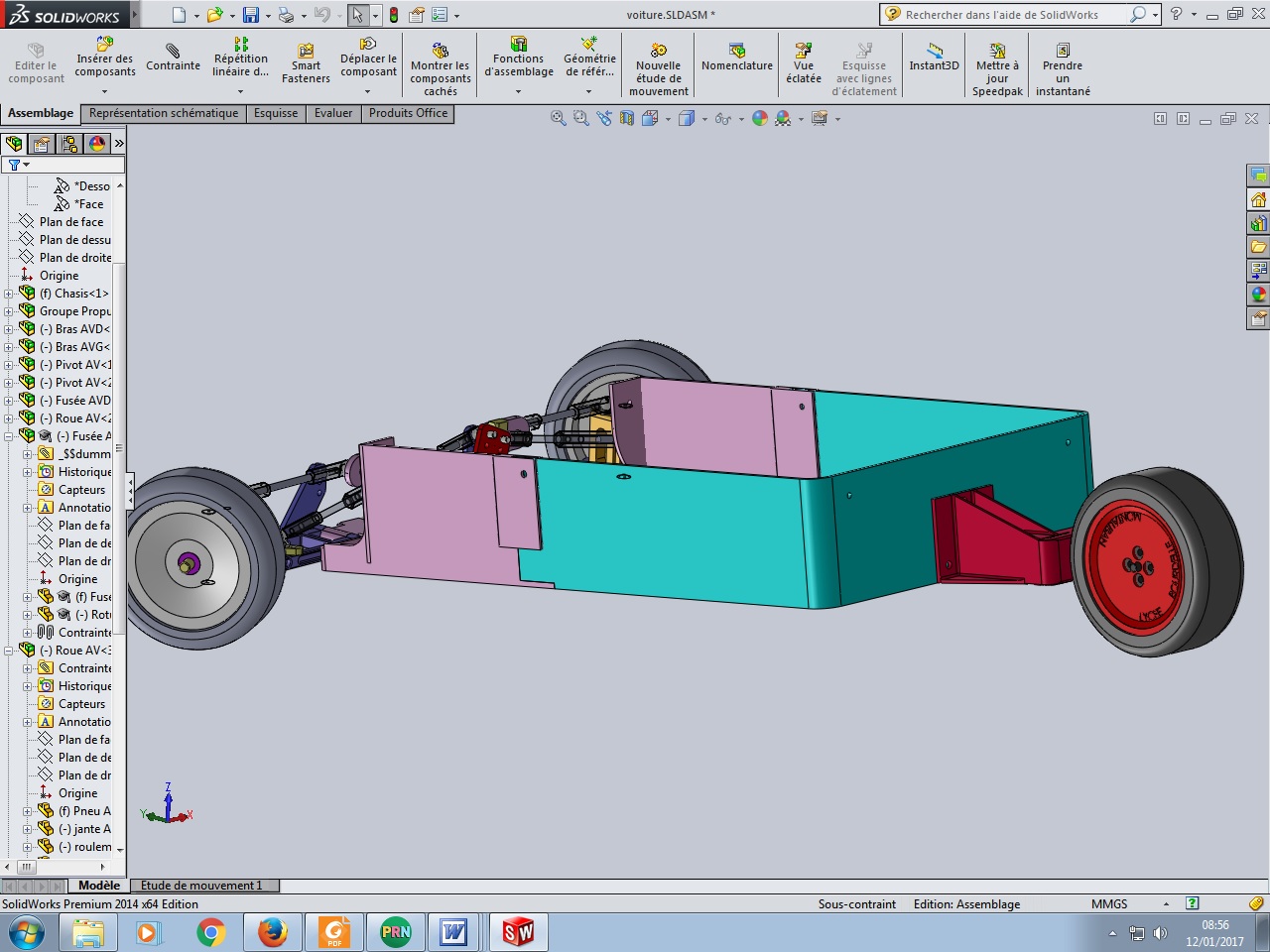

Le bloc moteur est interchangeable
En résumé :
Ce premier prototype entièrement imprimé en 3D a été testé sur route. Il est léger. Les pièces s'articulent bien. Il faut cependant revoir le train avant.
Il faudra également prévoir des encoches dans la roue arrière pour pouvoir y mettre un compteur de vitesse.
A fignoler également : Comment va-t-on fixer le panneau solaire sur le châssis ?

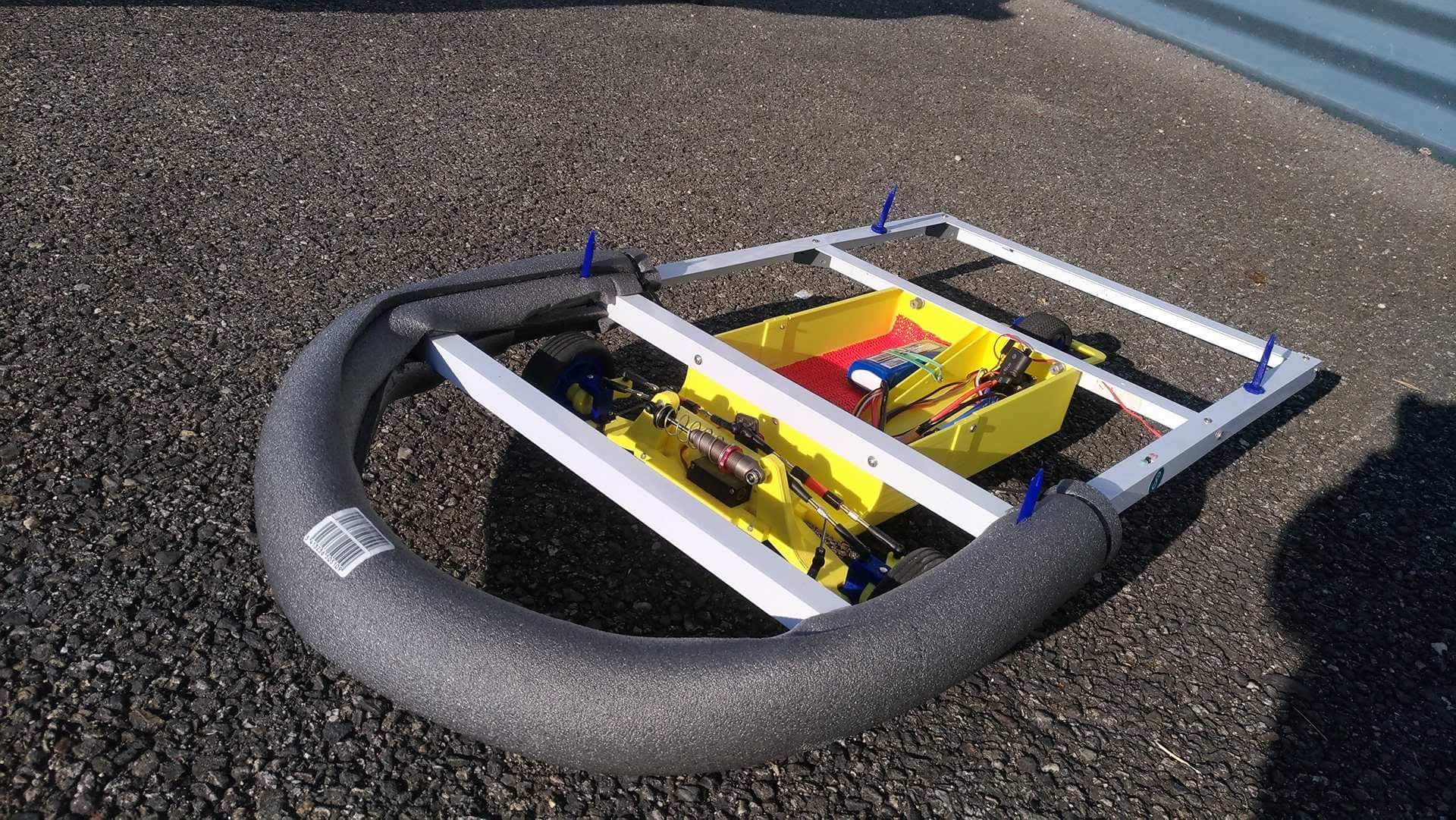

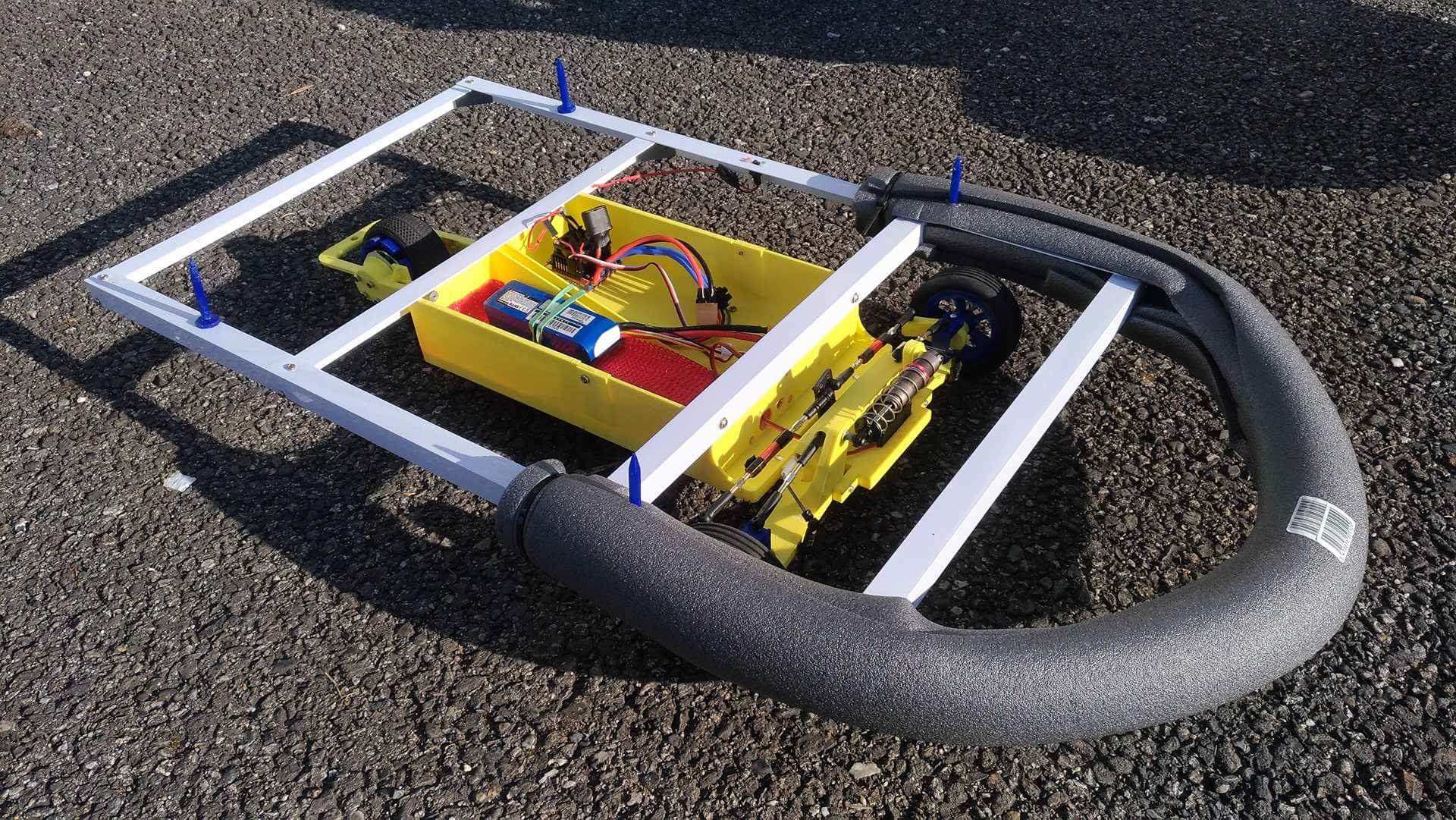

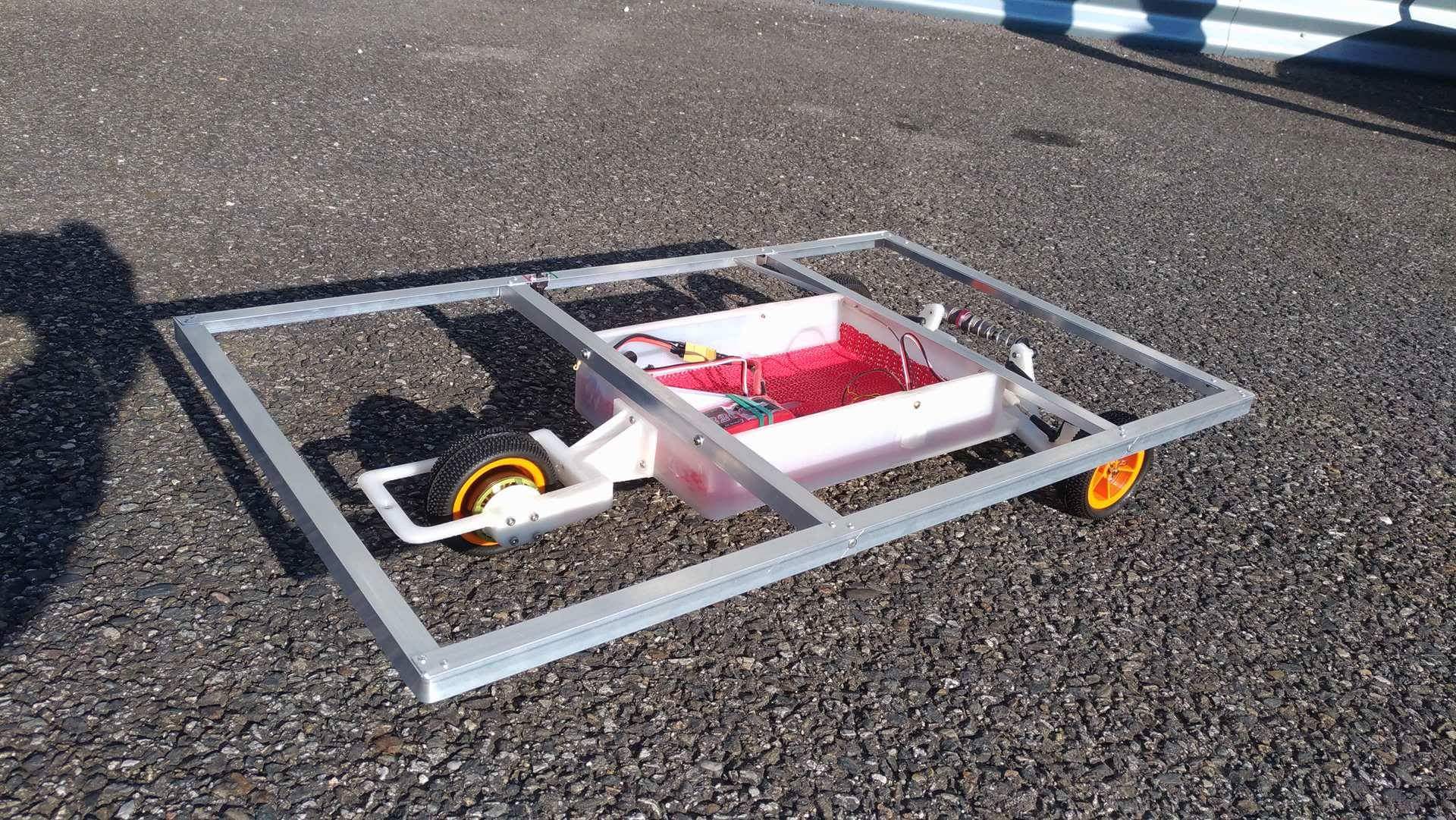

Voici ce que donne le protoype une fois imprimé :
2. Le prototype Version 2.0 :
Sur le deuxième prototype, nous avons décider de changer le plastique utilisé, afin de renforcer la structure. De plus sur l’ancien modèle, nous avons du jeu au niveau du bloc qui relit les roues entre elle. En revanche la structure elle, est la même.
