Définition et validation du protocole
de conception du véhicule
Objectifs de cette étape :
- Réaliser les différentes parties du véhicule,
- Enregistrer les difficultés et réponses apportées tout au long du projet.
1. Objectifs atteints
Les objectifs à atteindre pour la réalisation de la voiture solaire sont :
– La réalisation d'un châssis.
-La fabrication de pièces afin de réaliser le train avant et le train arrière.
-La réalisation de la propulsion afin de placer le moteur sur le train arrière.
Le but final sera d'assembler ces différents éléments et aboutir à la réalisation de notre voiture.
2. Illustrations
-Réalisation du châssis :
Le châssis sera réalisé à l'aide d'un panneau FIMEX épaisseur 13 .

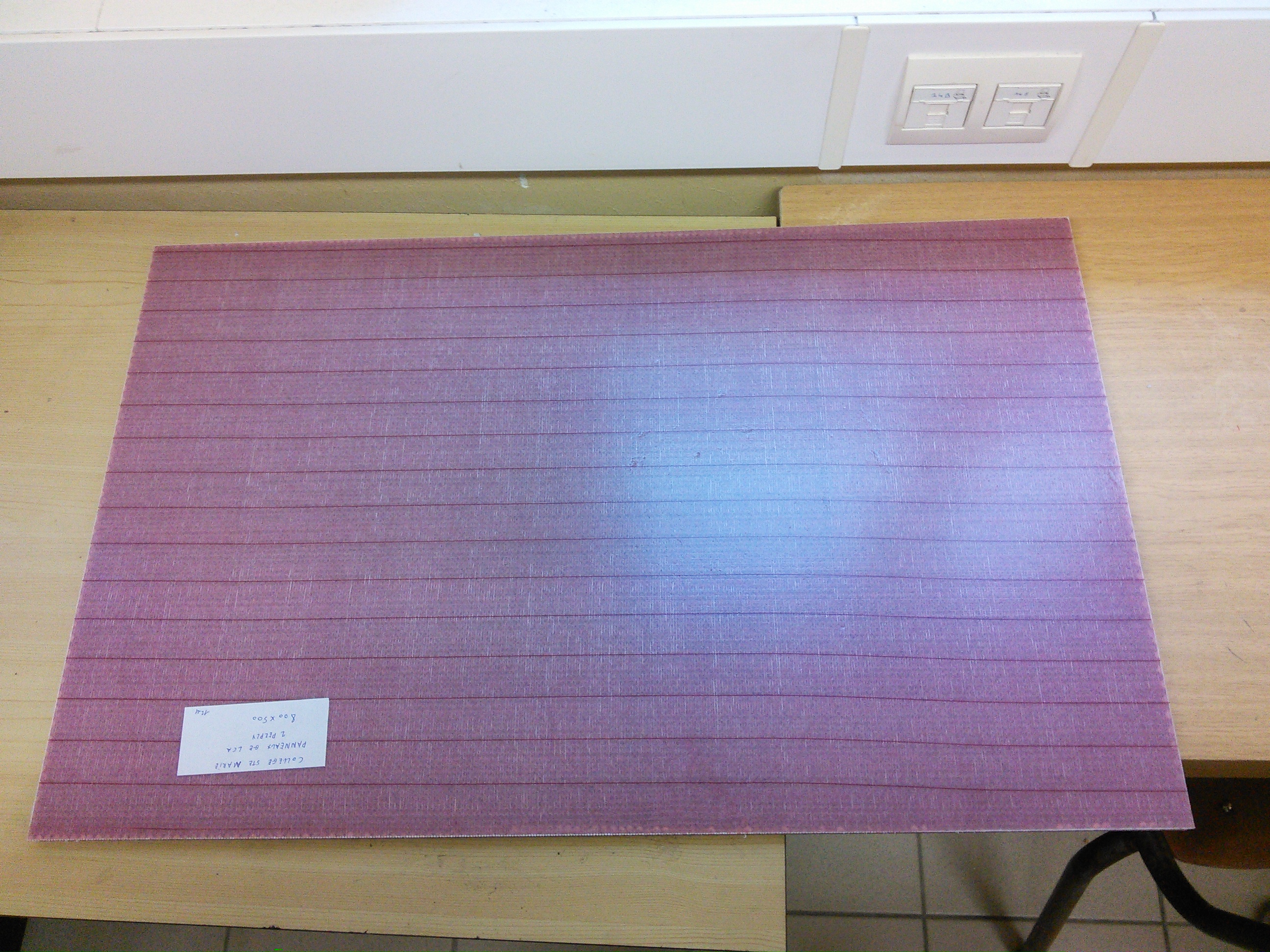

Voici une photo du châssis brut, c'est à dire avant les modifications effectuées :

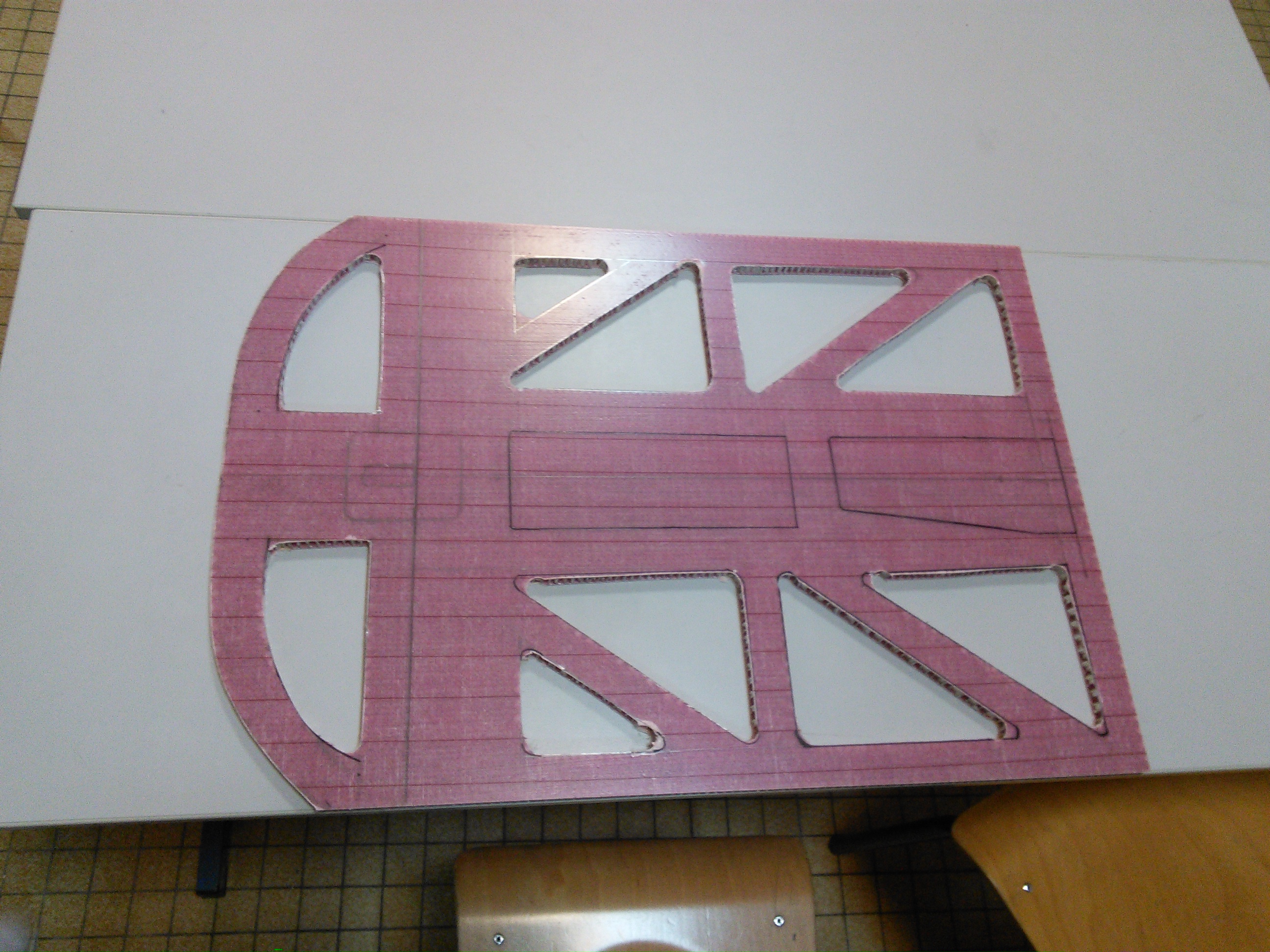

Afin d'alléger au maximum notre voiture nous avons évider une partie du châssis à l'aide d'une scie sauteuse et d'une fraiseuse. Voici une photo de notre châssis évidé :
Mais une fois le châssis évidé, nous l'avons pesé, et nous nous sommes rendus compte que celui-ci était encore très lourd !
nous allons donc le recommencer, mais avant il va falloir que nous trouvions d'autres solutions pour alléger davantage le châssis !!
-Pièces du train avant :

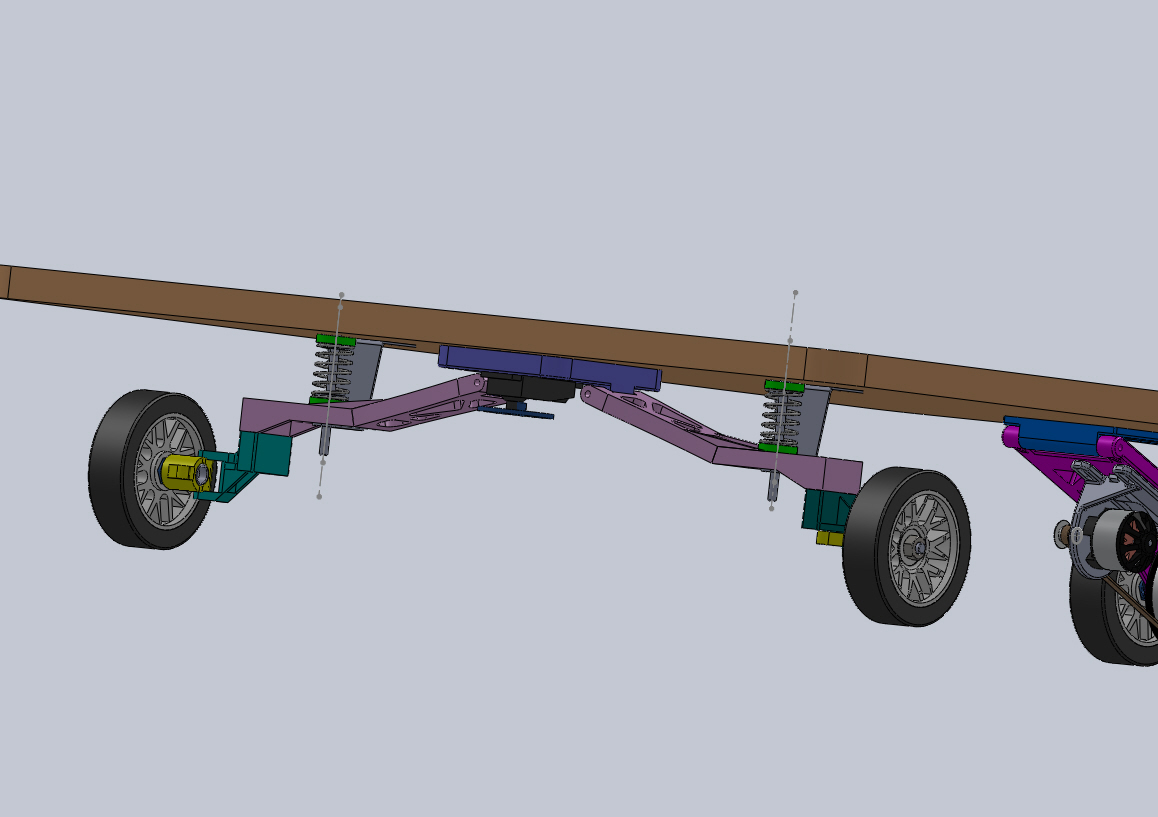

Voici une image de notre projet concernant la construction du train avant :
Plusieurs élèves ont travaillé sur la réalisation de ces éléments. Les pièces ont été réalisées grâce à l'imprimante 3D et les élèves ont ensuite assemblé ces pièces .

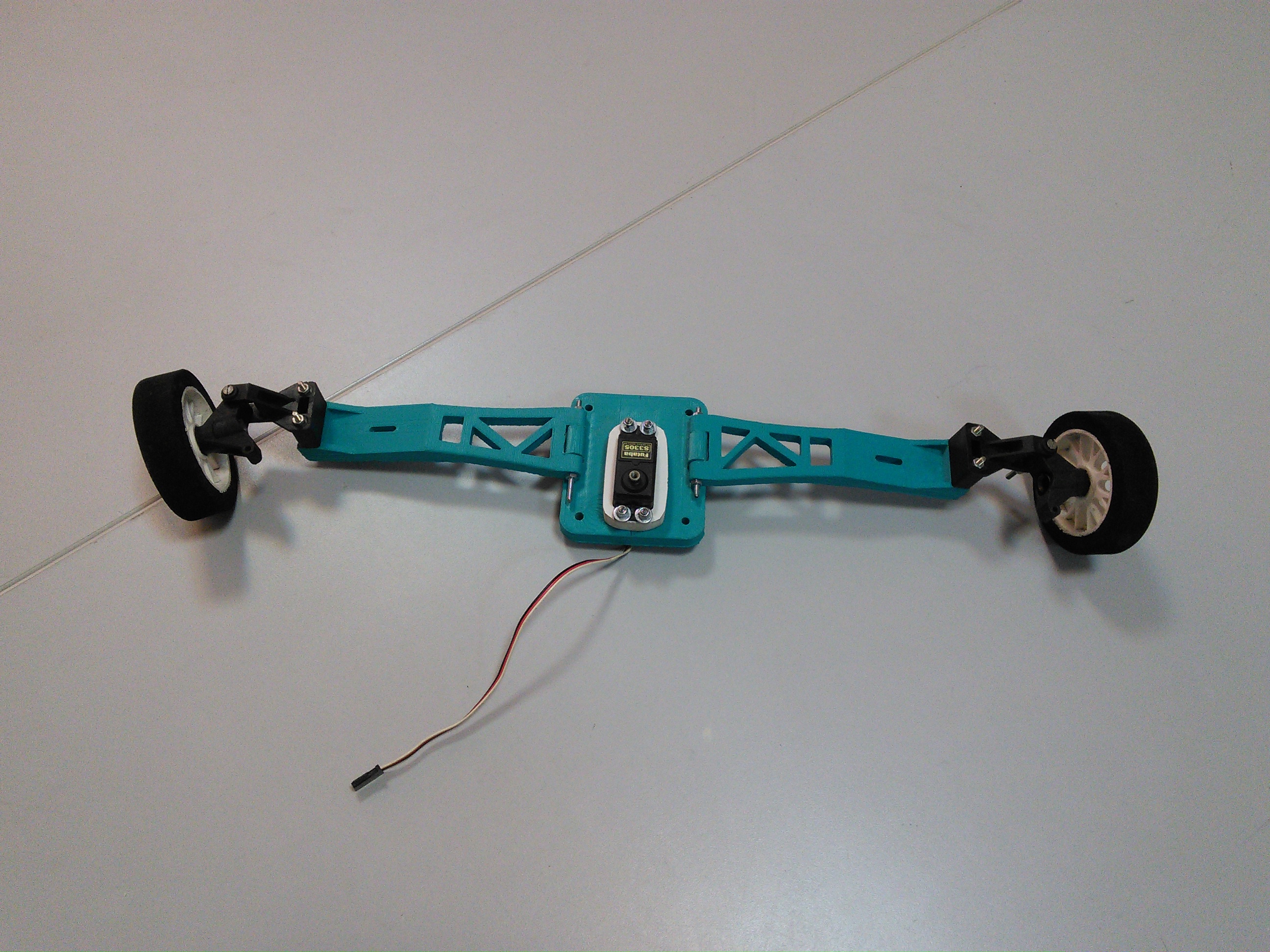

Voici une photo du train avant :
– Propulsion et train arrière :

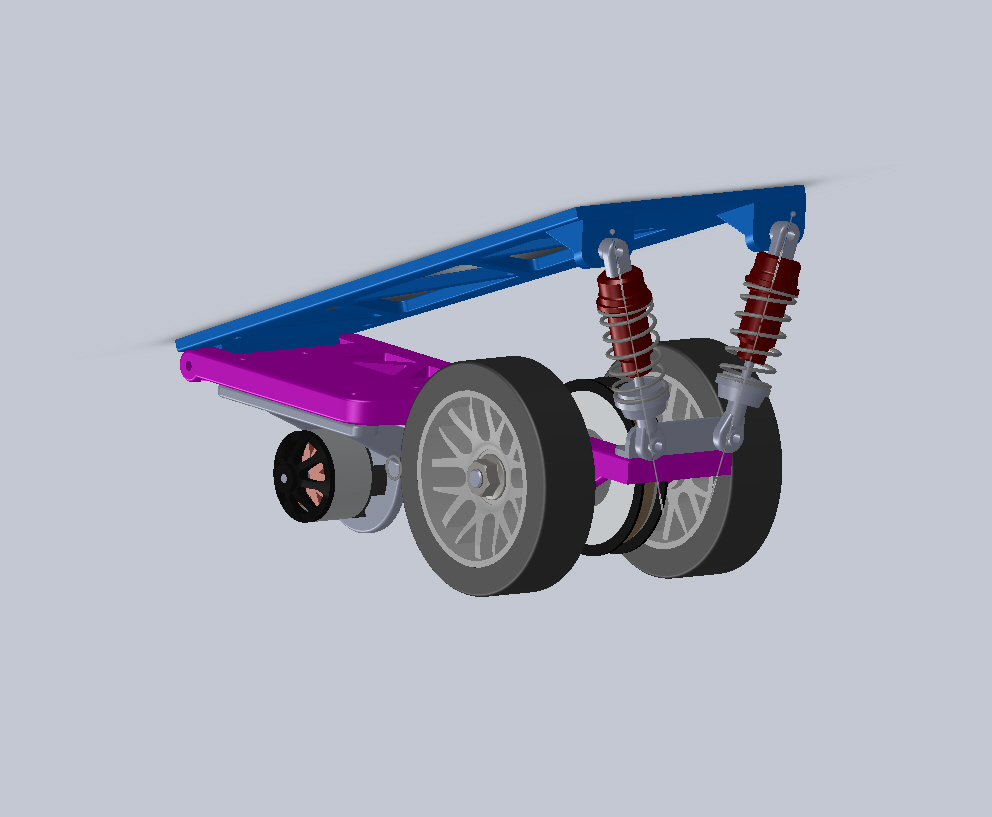

Voici une image du train arrière + propulsion que nous devons réaliser pour notre voiture :

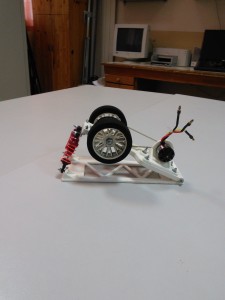

Et voici une photo des pièces réalisées puis assemblées par le groupe d'élèves responsable de cette partie de la construction :
– Les cellules solaires :

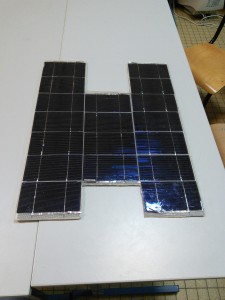

Les enseignants nous ayant dit que les cellules solaires utilisés l'année dernière étaient très fragiles, nous avons décidé, cette année de trouver une solution pour les rendre plus solides : nous avons posé les 18 cellules solaires sur une plaque , et ensuite nous avons coulé une résine sur les cellules afin de les protéger.
Voici une photo de notre montage :
–La construction de la voiture :
Il nous reste maintenant à assembler ces différentes parties entre elles ……..
3. Déroulement (Expériences, sortie, rencontres, recherches, etc.)
Nous sommes même venus au collège pendant ces vacances pour assembler entièrement notre voiture.
4. Appréciation du groupe
La voiture est pratiquement terminée, il ne manque plus que le câblage électrique et les premiers essais que nous sommes impatients de réaliser…
5. Autres commentaires (questions aux suiveurs, perspectives)
A REMPLIR
