Définition et validation du protocole
de conception du véhicule
1. Objectifs atteints
A présent nous avons presque terminer tout nos composants sur Solidwork, nous avons donc ainsi put assembler presque entièrement notre voiture(photo ci-dessous).
Dans la partie « Illustrations » nous allons vous montrer et vous décrire plus précisément chaque pièces ayant été réalisées sous Solidwork pour arriver à assembler notre voiture.
2. Illustrations

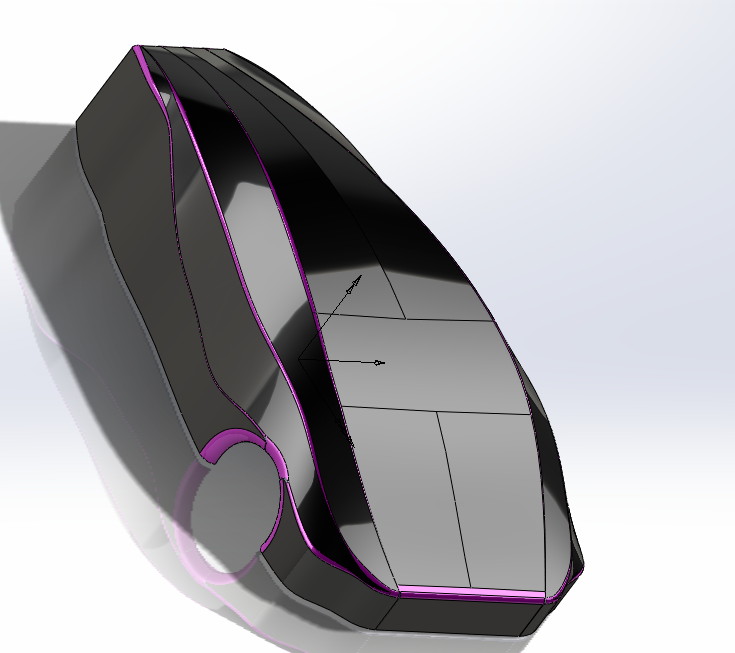

Voici la coque de notre voiture, nous réaliseront un moule de celle-ci grâce au Charly robot et nous l'enverront ensuite dans l'usine de Privilège Marine. C'est une usine qui réalise des coques pour des bateaux de luxes, les coques sont en sandwich infusion avec résine à base vinylester. Il réaliseront donc notre coque de ce matériaux.

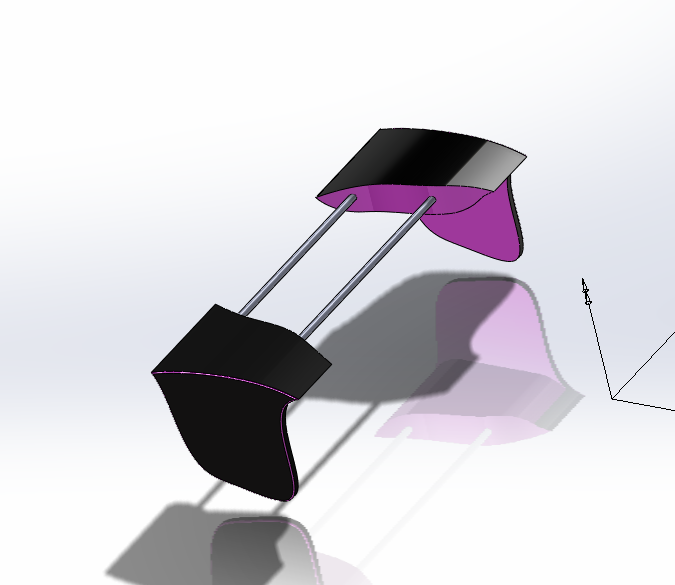

Voici le cache des roues arrières, il sera réalisé grâce à une imprimante 3D. Et ensuite il sera assemblé avec note coque.

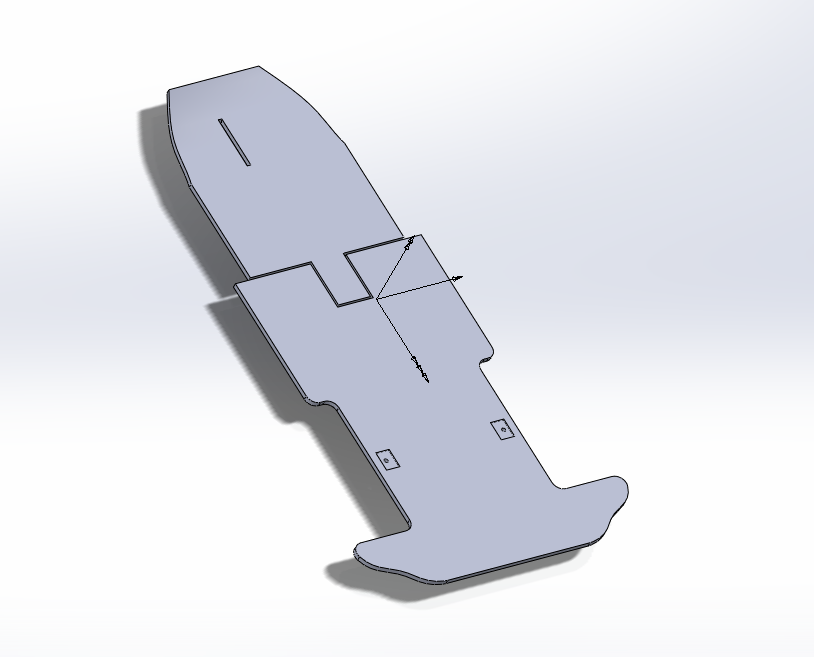

Voici le chassie de notre voiture, on distingue qu'il est en deux parties et aussi moins large que la voiture. Il sera peut-être réalisé en carbone, sinon il sera en Lexan(Polycarbonate). Nous le confirmerons par la suite.

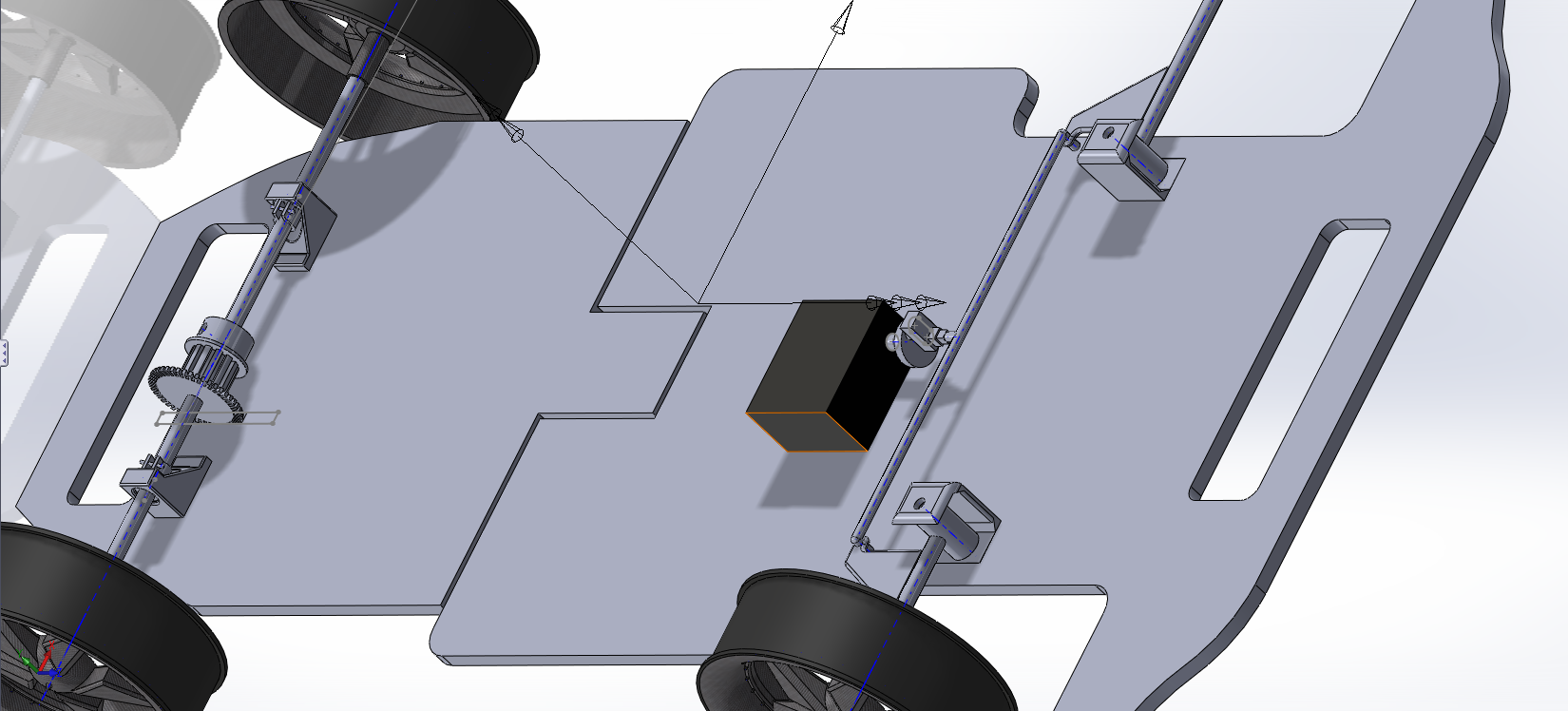

Voici notre chassie avec tout nos autres petits composants qui serviront à la direction, ainsi que la roue codeuse pour toute la télémétrie. On observe aussi les axes de roues avec les roues aux extrémités.

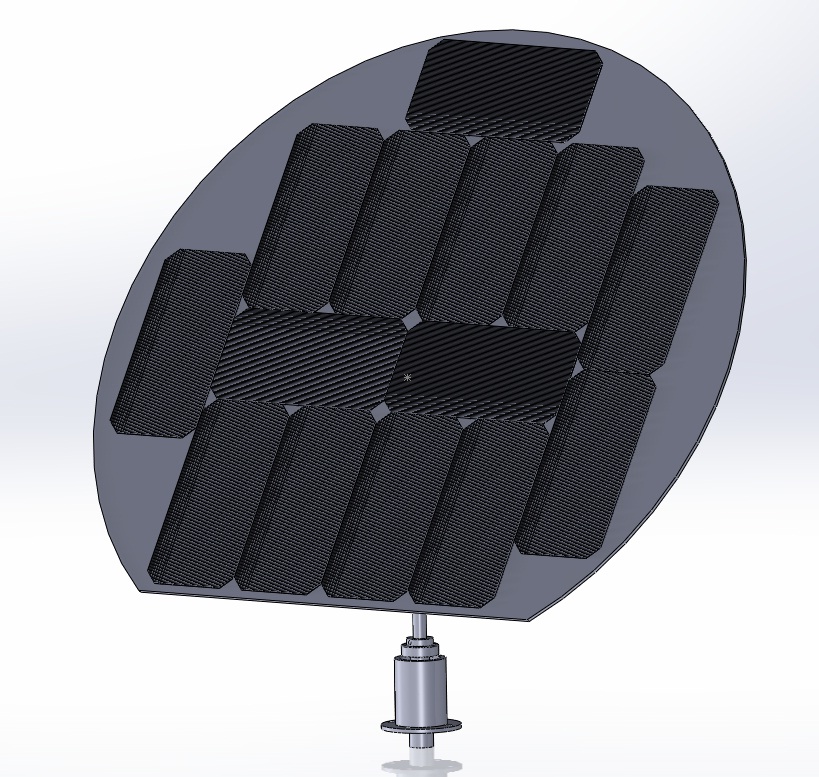

Voici nos panneaux solaires et le pied qui les soutiendra. Ils ont été placé de façon à optimiser la place disponible sur la plate forme prévue pour les accueillir.
Voici notre jantes, nous en auront 4 de même dimension et en reprenant toujours nos couleurs noir et violet.
3. Déroulement (Expériences, sortie, rencontres, recherches, etc.)
Nous allons bientôt commencer à usiner notre voiture tout d'abord la coque avec le Charly robot et ensuite nous irons nous même à l'usine de Privilège Marine pour assister à la réalisation de notre coque.
Nous allons aussi commencer à créer les programmes pour que l'imprimante 3D réalise nos pièces.
Pour finir nous nous attaquerons au chassie et à l'assemblage de tout nos composants.
4. Appréciation du groupe
Nous approchons du but et de la phase la plus inintéressante du projet où nous voyons l'aboutissement de tout notre travail sur notre voiture et le montage des pièces.
5. Autres commentaires (questions aux suiveurs, perspectives)
Dans la prochaine étape nous fournirons les photos de l'usinage, du montage et de notre voiture finit!
Vous aurez aussi nos impression sur cette ultime étape!
