Définition et validation du protocole

de conception du véhicule

Objectifs de cette étape :

• Réaliser les différentes parties du véhicule,
• Enregistrer les difficultés et réponses apportées tout au long du projet.

1. Objectifs atteints

– Nous avons créé la direction de la voiture.

– Nous avons créé  le support cellules.

– Nous avons créé le  châssis.

– Nous avons terminé  le logo et commencé le dossier technique.

– Nous avons continuer l'affiche.

2. Illustrations

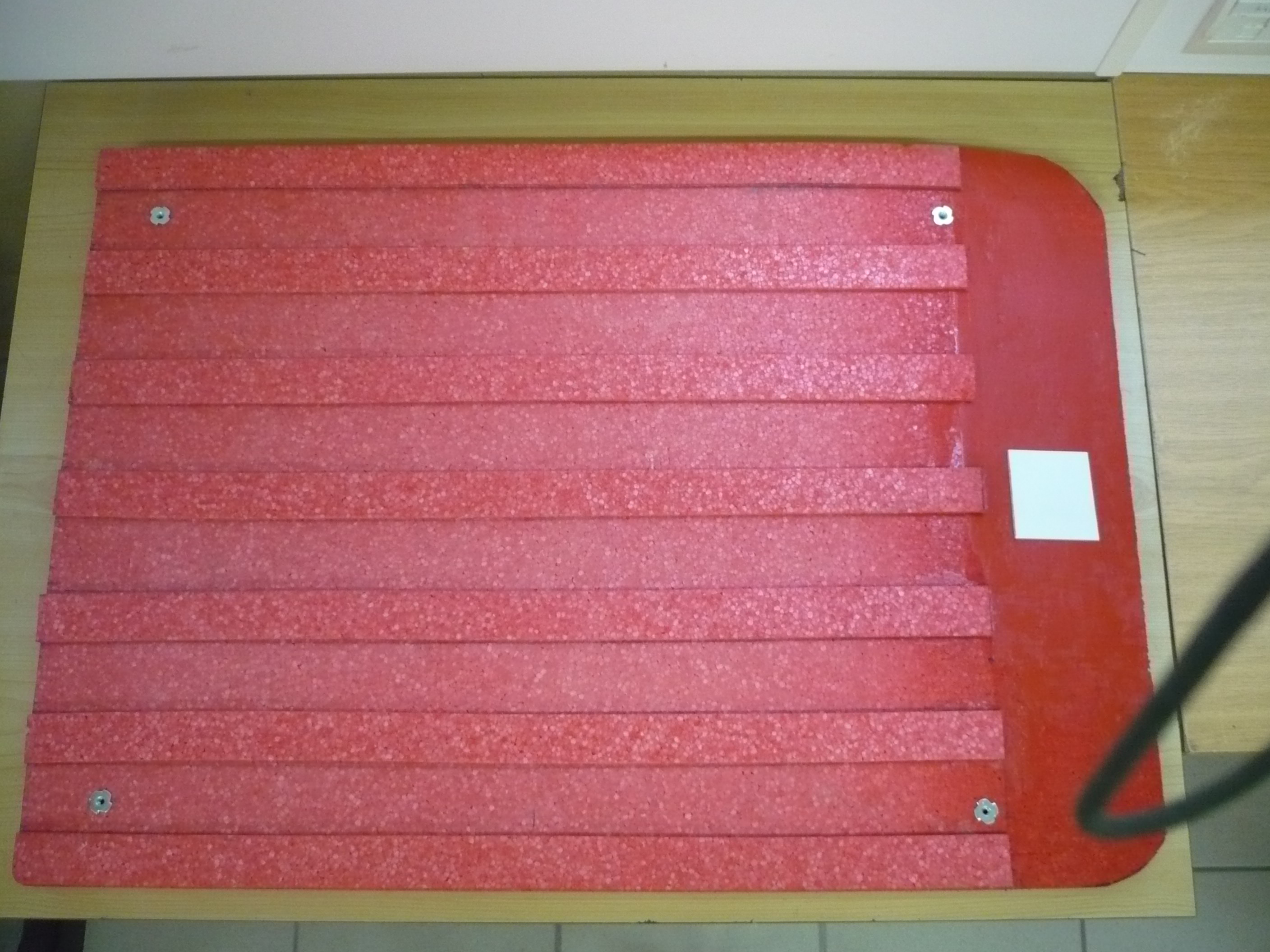

support châssis vue du dessus

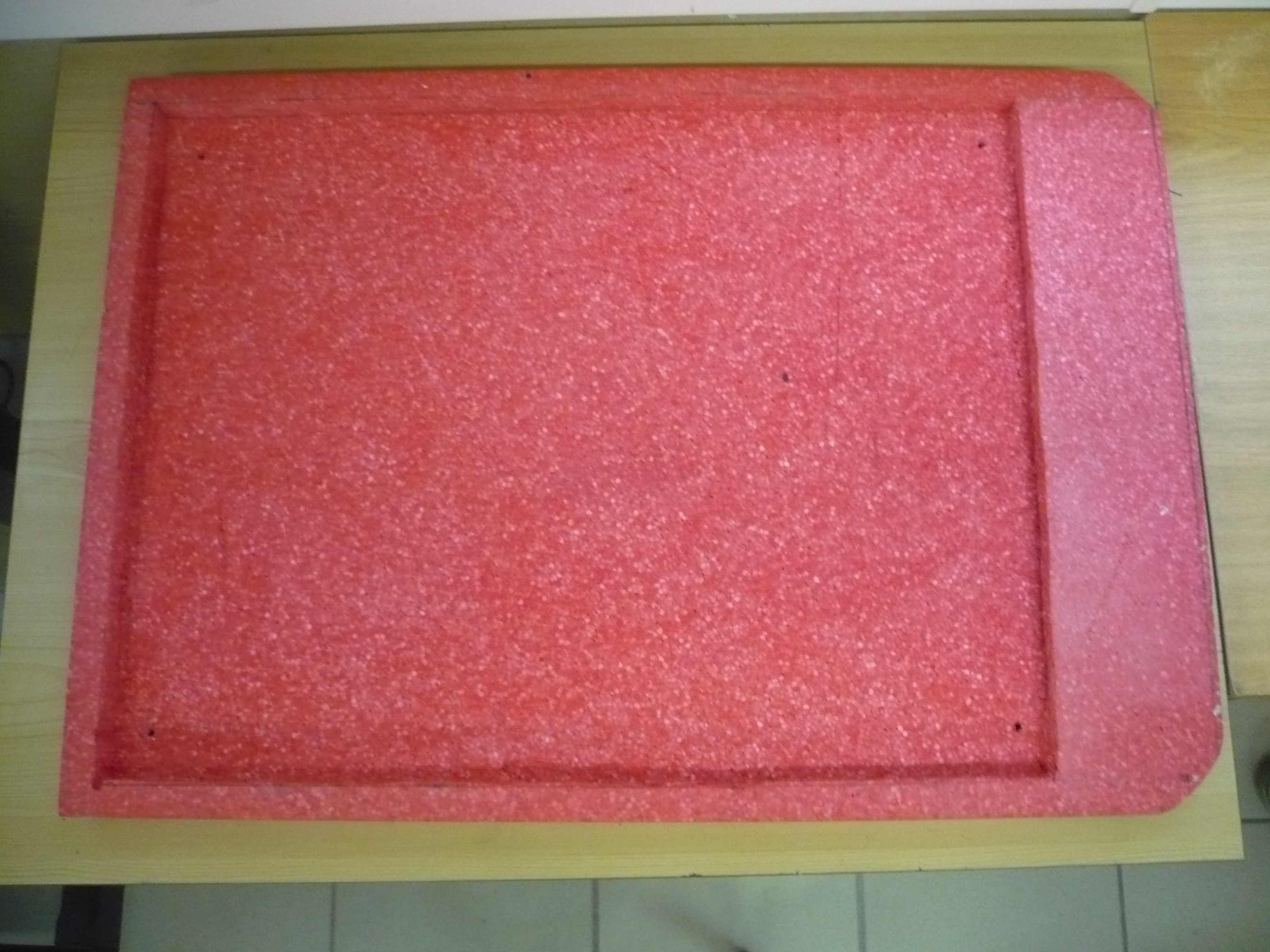

Vue du dessous du châssis

Châssis

ROUE + SUPPORT

3. Déroulement (Expériences, sortie, rencontres, recherches, etc.)

1) Création du support cellules

Nous avons utilisé un bloc de polypropylène expansé épaisseur 40mm  pour créer notre support cellules.

– Nous avons évidé le dessous du support à l'aide d'une fraiseuse afin d'alléger au maximum la voiture (Voir photo dessous du châssis)

– Puis nous avons posé des bandes très fines de polypropylène au-dessus du châssis (tous les 45mm)  sur lesquelles nous allons ensuite poser les cellules solaires : ceci va ventiler les cellules pour éviter qu' elles  chauffent.(voir photo dessus du châssis)

2) Création de châssis

Nous avons utilisé un panneau Fimex épaisseur 13mm = (nid d'abeilles) pour créer le châssis.

Nous avons percé le châssis pour :

– alléger la voiture

–  pouvoir fixer les différents éléments qu'il peut y avoir dessus (direction, moteur etc …)

Voir photos châssis

2) Création du système de propulsion

– Nous avons fabriqué deux pièces en PVC pour fixer les deux  roues sur le châssis

– Mais nous avons rencontré un problème les pièces étaient trop petite et donc elles touchaient le châssis.

– Nous avons donc créé deux cales afin de surélever les roues pour ne  pas qu'elles  ne touchent le châssis

(voir photo fixation des roues sur châssis)

3) Création de système de direction

– Nous avons créé une  pièce en PVC afin de fixer les roues sur le châssis. Mais lors de la fixation des roues, nous nous sommes rendu compte que les roues touchaient  le châssis . Nous avons donc créé une deuxième pièce en PVC  pour surélever les deux roues afin qu'elles ne touchent  plus le châssis.

– Nous avons ensuite fixer les deux roues sur le châssis a l'aide de ces deux pièces : voir photo ci dessus

4. Appréciation du groupe

– Nous avons bien avancé la fabrication des pièces, nous commençons à les assembler et  nous avançons bien le dossier technique ainsi que l'affiche .

5. Autres commentaires (questions aux suiveurs, perspectives)

Que penser-vous de notre avancement ?
