Définition et validation du protocole

de conception du véhicule

Objectifs de cette étape :

• Réaliser les différentes parties du véhicule,
• Enregistrer les difficultés et réponses apportées tout au long du projet.

1. Objectifs atteints

•  Construction du support cellule.
•  Construction du  châssis.
• Construction du système de propulsion.
• Construction de la  direction.

2. Illustrations

Mathieu et Rafael en pleine construction du châssis.

Nicolas, Oscar et Jules en train de confectionner le support cellules.

Stéfan, William et Maxime en plein usinage d'une pièce de la direction. Hugo (de SwaggOtto), Thomas, Alexandre et Corentin en plein coupage de pièce pour la propulsion.

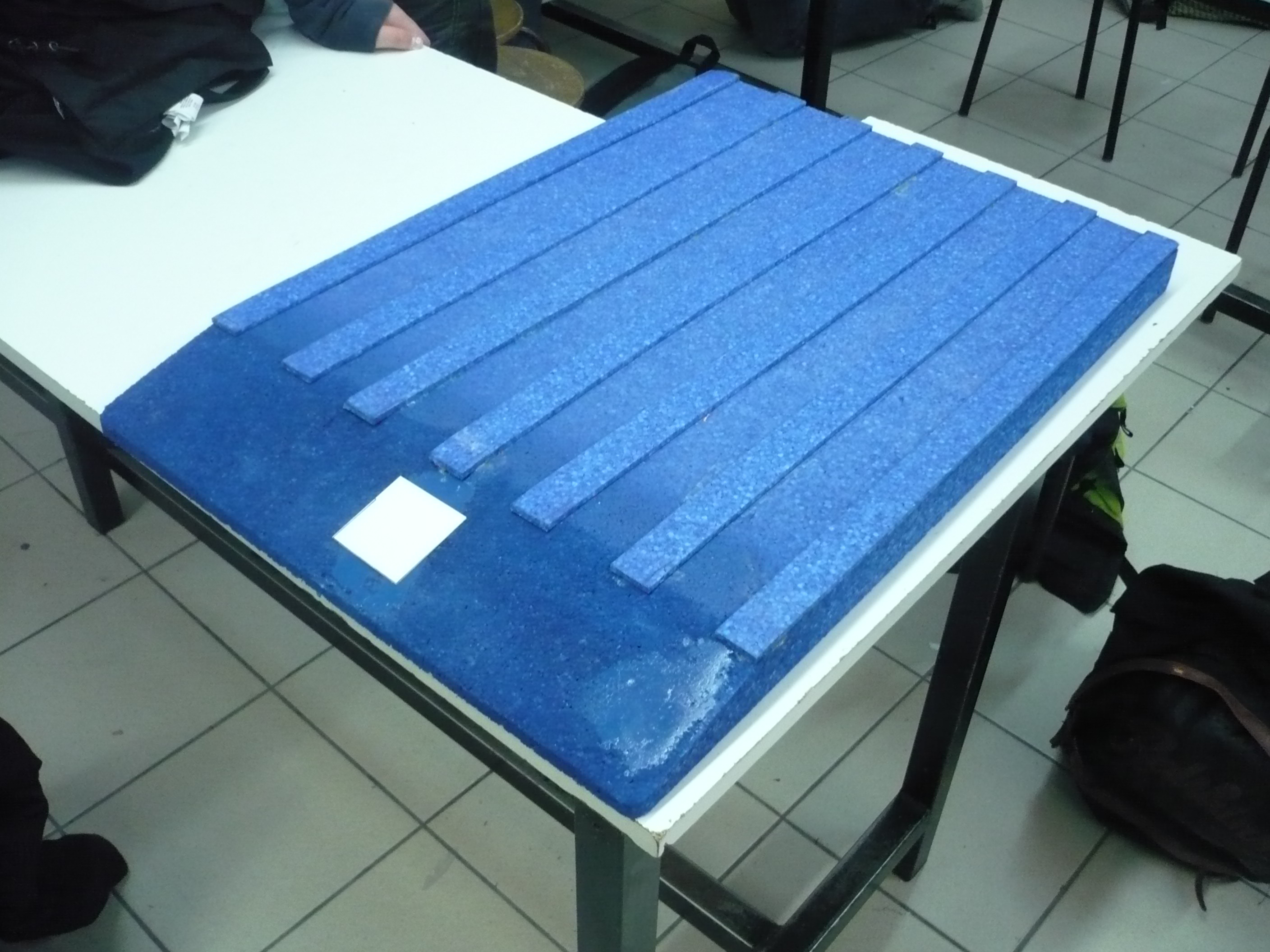

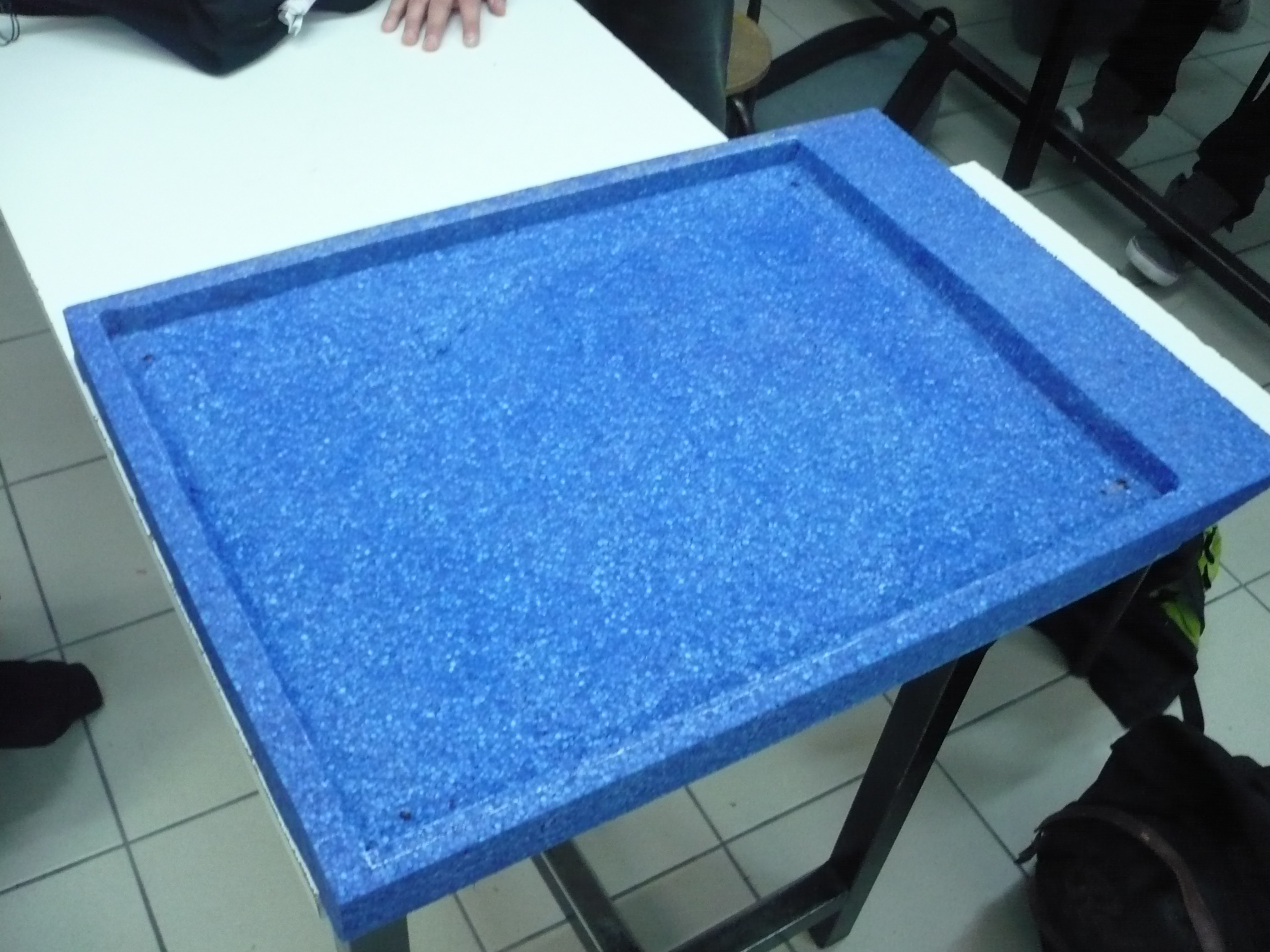

Vue du dessus                                                                                           Vue du dessous

    Châssis

Direction en cours d'assemblage

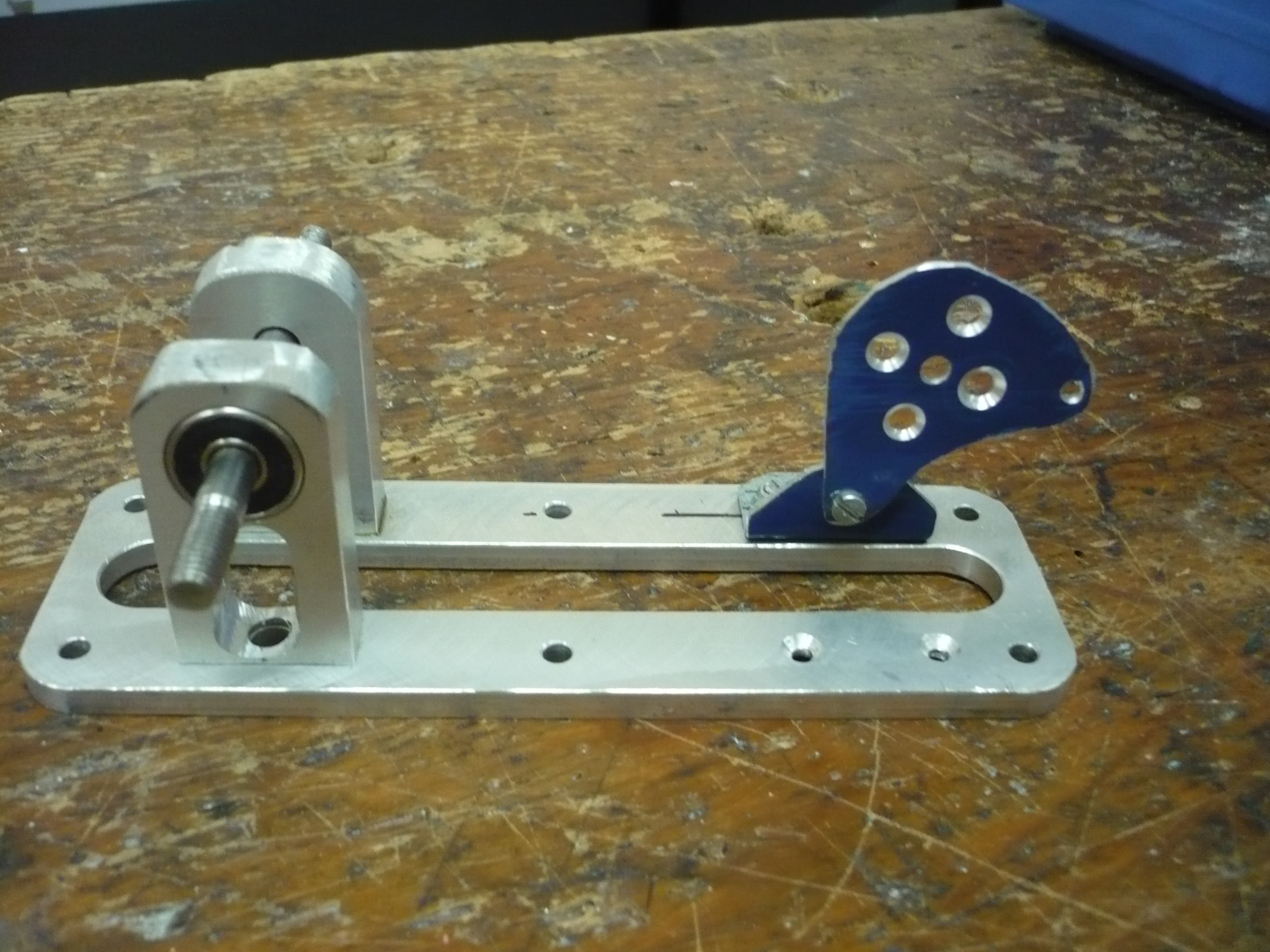

Support moteur

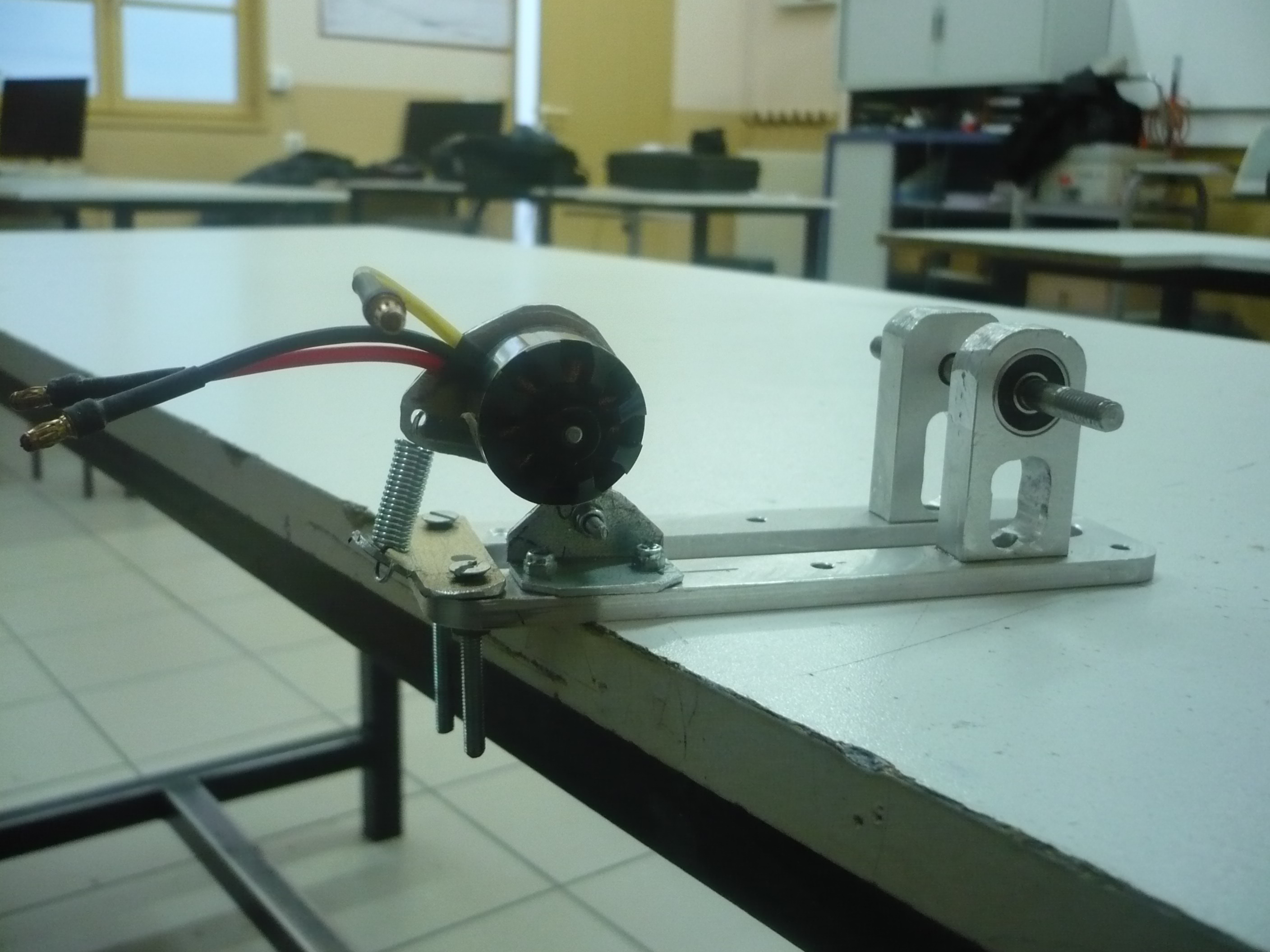

Assemblage moteur

3. Déroulement (Expériences, sortie, rencontres, recherches, etc.)

1°/ Création du support cellules

Nous avons créé un support cellules en polypropylène.

Pour alléger notre voiture au maximum, nous avons enlevé le plus de matière possible dans la partie inférieure du support cellules (voir photo vue du  dessous).  Nous avons aussi coller des bandelettes très fines, en polypropylène, sur le dessus du support,  pour faire passer l'air entre les cellules et pour ne pas qu'elles chauffent trop (voir photo vue du dessus)

2°/ Création du châssis

Nous avons construit notre châssis en nid d'abeille. Nous avons percé le châssis :

– pour alléger notre voiture le plus possible

– pour créer des emplacements afin de pouvoir placer et fixer les différentes pièces telles que le servomoteur, le moteur, la direction …

Grâce à des évidements, le poids de notre châssis a été divisé par deux (voir photo du châssis).

3°/ Création du système de direction

Pour pouvoir fixer les roues sur l'avant de la voiture nous avons créé une pièce en PVC, avec l'aide d'une foreuse et d'une fraiseuse. Mais nous nous sommes rendus compte, au cours de l'assemblage, que les roues touchaient le châssis. Nous avons donc dû fabriquer une seconde pièce également en PVC, pour surélever les roues afin qu'elles ne touchent plus le châssis (voir photo direction en cours d'assemblage).

4°/ Fixation du moteur

Afin de pouvoir fixer le moteur sur le châssis nous avons créé deux pièces en aluminium à l'aide de différents outils (fraiseuse, perceuse …).  Étant donné la précision nécessaire à la fabrication   de ces 2 pièces, nous avons dans un premier temps, créé un patron en plastique à l'aide de CHARLYROBOT, pour ensuite fabriquer les pièces plus facilement en aluminium. (voir photo du support moteur). Ensuite nous avons fixé le moteur sur son support (voir photo assemblage moteur.

5°/ Assemblage des différentes pièces sur le châssis

Nous avons d'abord fixé la direction

4. Appréciation du groupe

La construction de la voiture se poursuit très bien et elle commence à prendre vraiment forme.

5. Autres commentaires (questions aux suiveurs, perspectives)

Nous continuons à compléter le dossier technique, et nous commençons les assemblages.
